Datos del producto:
|
Nombre: | Línea de la protuberancia del tubo del PVC | Detalles de empaquetado: | envoltura de película |
---|---|---|---|
plástico: | PVC | Uso: | fabricación del tubo |
Materia prima: | polvo de pvc | Diseño de tornillo: | tornillo doble cónico |
Material del tornillo: | 38CrMoALA | Motor: | SIEMENS |
Inversor: | ABB | Sensor de temperatura: | Omron |

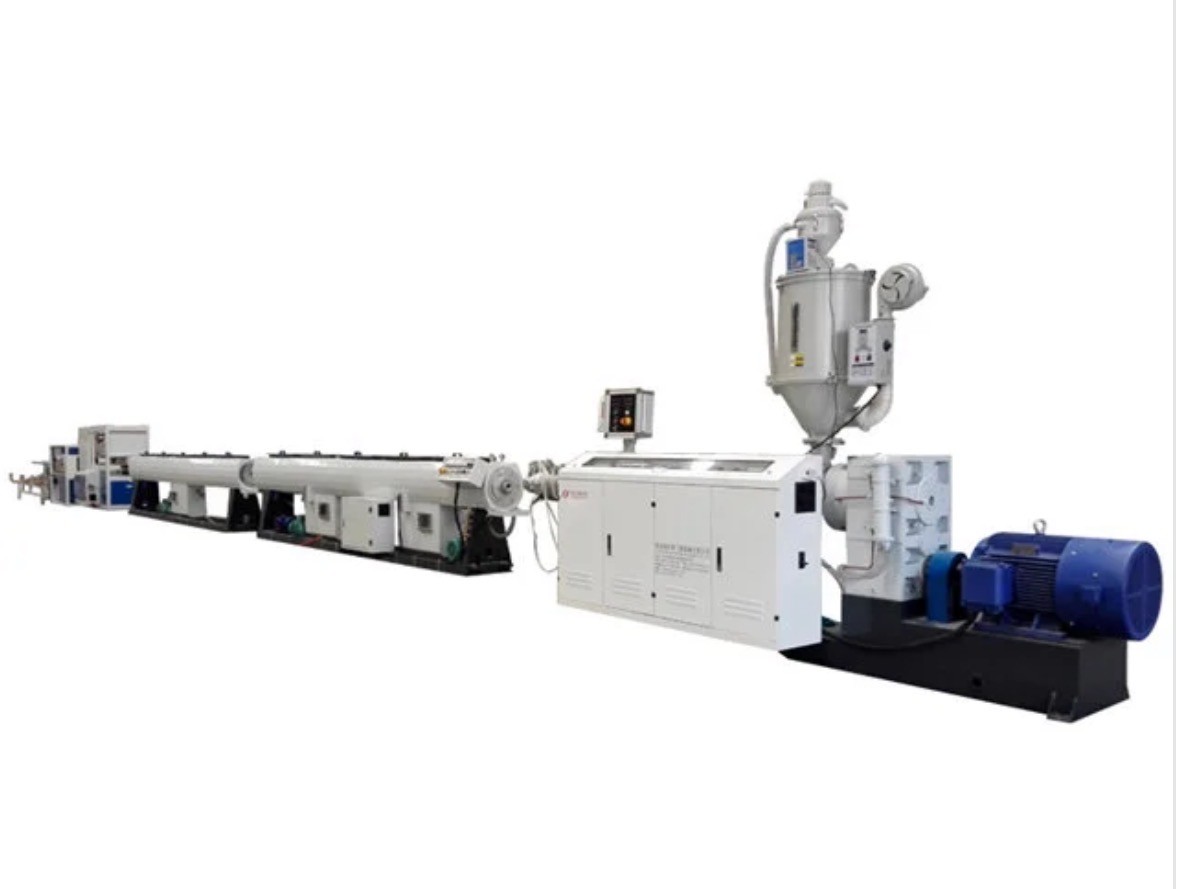

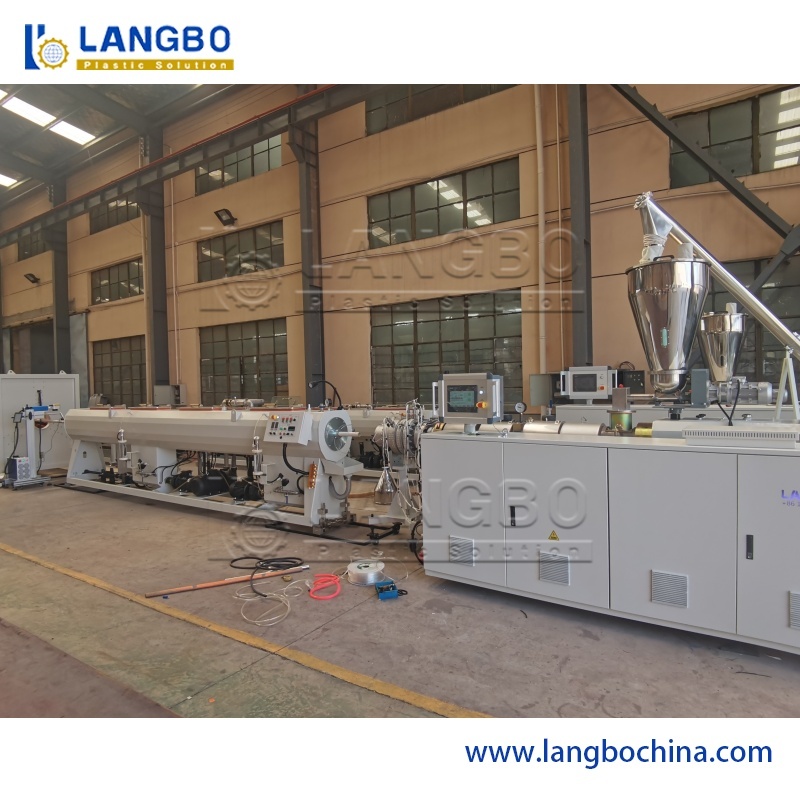

Máquina automática de la protuberancia del tubo del PVC
FLUJO DE LA PRODUCCIÓN:

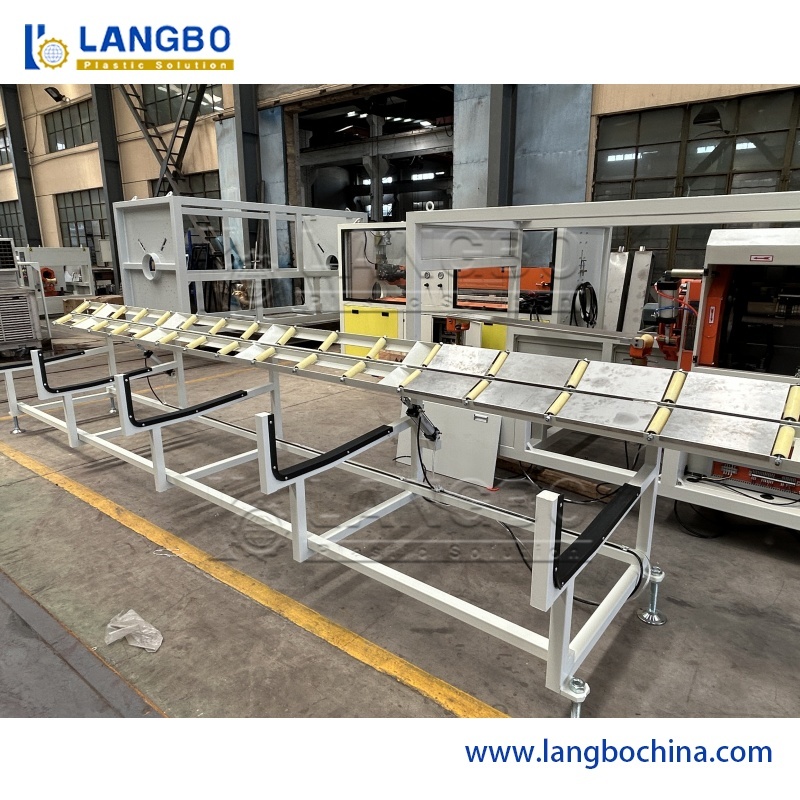

La materia prima + material de mezcla del → del → aditivo que transportaba el → forzó el → de la alimentación vacío de rociadura de extrudado del → de la unidad de control del diámetro del → del molde de tornillo del → gemelo cónico del extrusor que formaba la rociadura/el tipo cortador de marcado del → de la caja de la inmersión del → del tractor de oruga del → de la máquina del → del tanque de agua de enfriamiento que el → de extensión de la máquina del tubo del → instala tubos la inspección y el embalaje del tubo del → del apilador
LA CARACTERÍSTICA DE LA MÁQUINA DE LA PROTUBERANCIA DEL TUBO DEL PVC:
Extrusor cónico del gemelo-tornillo: Equipó del sistema de alimentación del material forzado de la fijo-cantidad, del sistema del control de la temperatura automática, del dispositivo de escape del vacío y del sistema de control automático de la velocidad.
Esta estructura asegura controlar exacto para la temperatura material, la estabilidad del plasticization y grandemente mejorar velocidad de la producción. El motor principal es convertidor directo o convertidor de frecuencia.

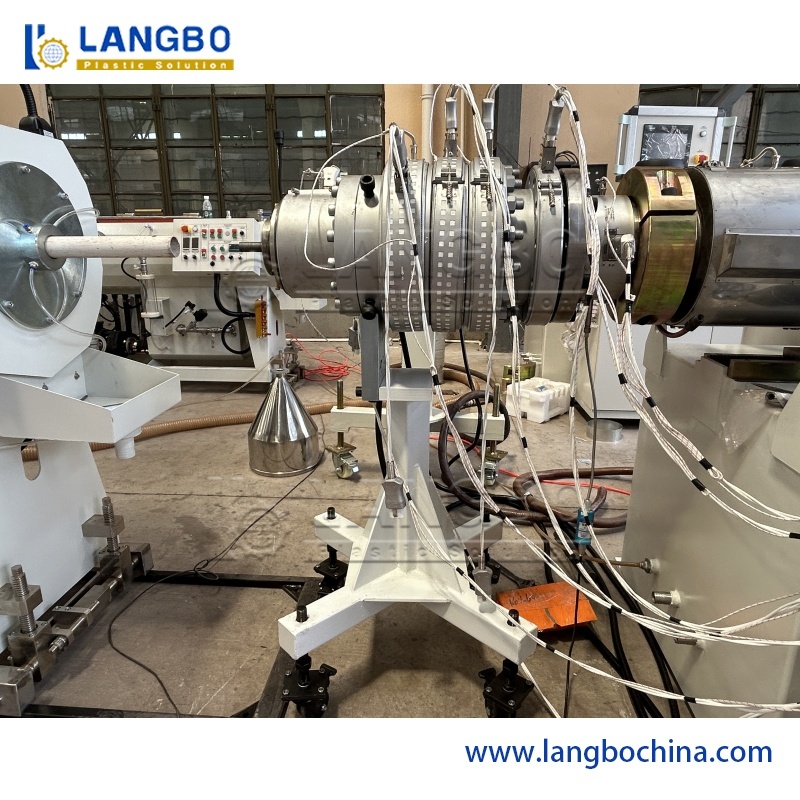

Moldes de extrudado del PVC: El material es 40Cr de alta calidad. La superficie de los moldes se ocupa del pulido y de la galjanoplastia de cromo. adopta la estructura del espiral principal múltiple. El derretimiento tiene presión baja. Todavía sacando en la alta cantidad, la cabeza del dado para mantener baja temperatura.

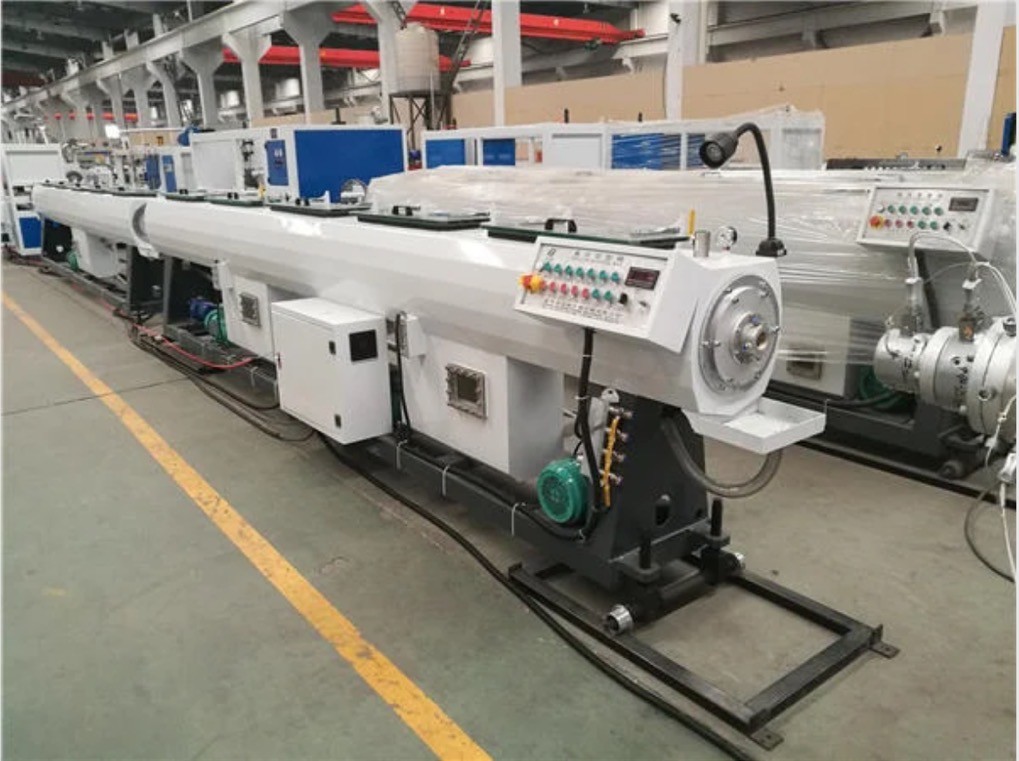

El tanque de agua de calibración del vacío: El material del cuerpo es tablero de acero inoxidable de la alta dureza y de la buena calidad. Es resistencia, corrosión-resistencia y de dos etapas de alta presión para el tubo del diámetro grande.
La electricidad controla temperatura del agua.
El material de la boca es ABS que dirige el plástico. El marco de la máquina se puede ajustar tres dimensiones. La mudanza desde frente a apoyar para adoptar la impulsión cicloide del reductor y para arriba y abajo y a la izquierda y a la derecha para adoptar el ajuste del tornillo.

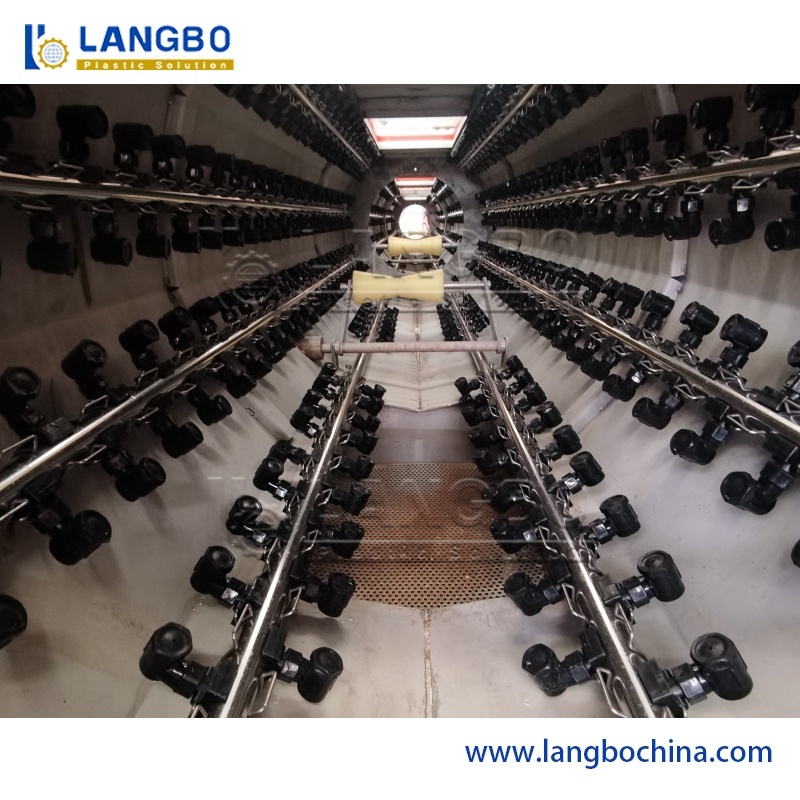

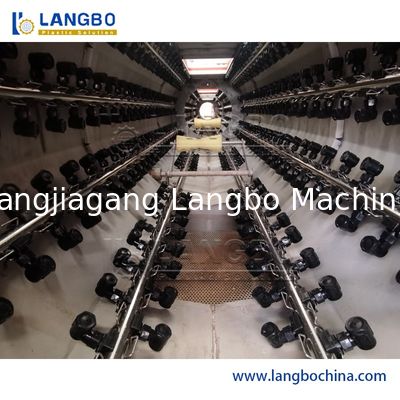

El tanque del enfriamiento de espray de agua: El cuerpo se hace del acero inoxidable y la sombra es cortina suave transparente del PVC. El flotador de acero inoxidable ajusta el nivel del agua y la temperatura del agua de los controles de la electricidad. El material de la boca es ABS que dirige el plástico.

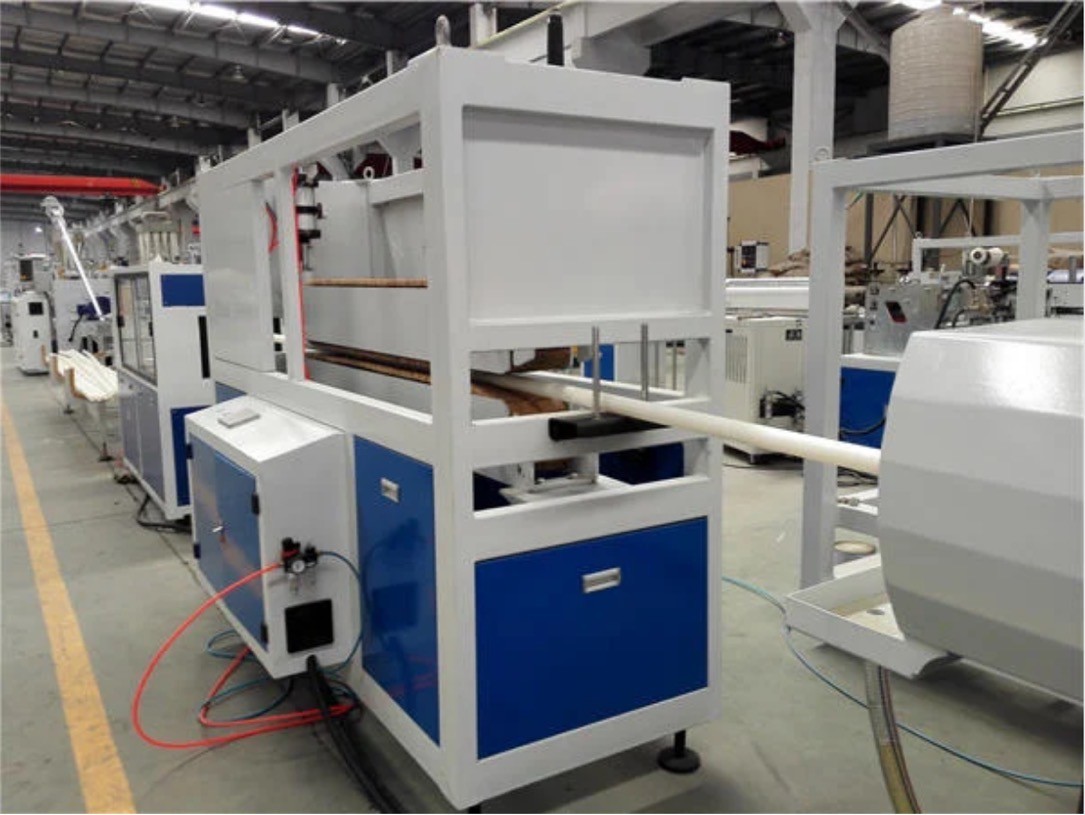

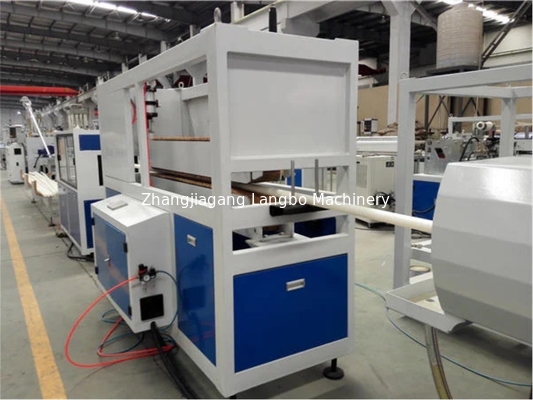

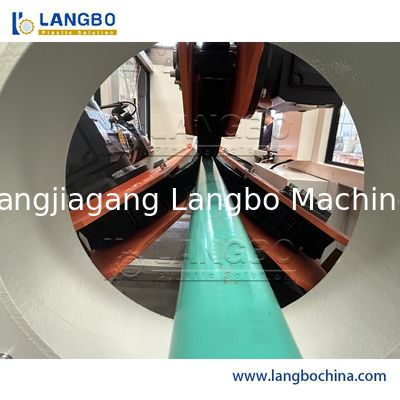

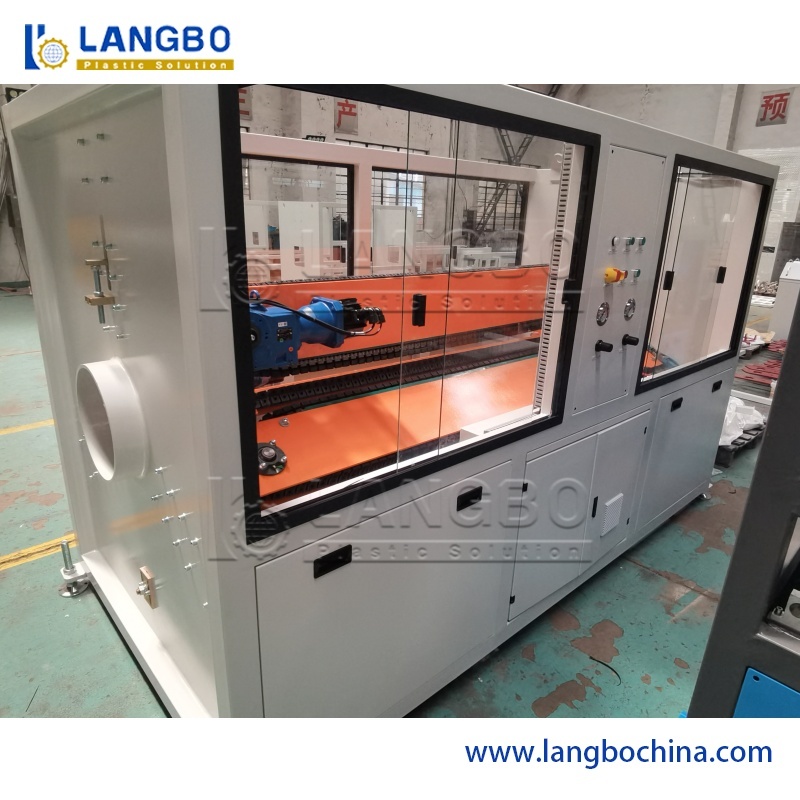

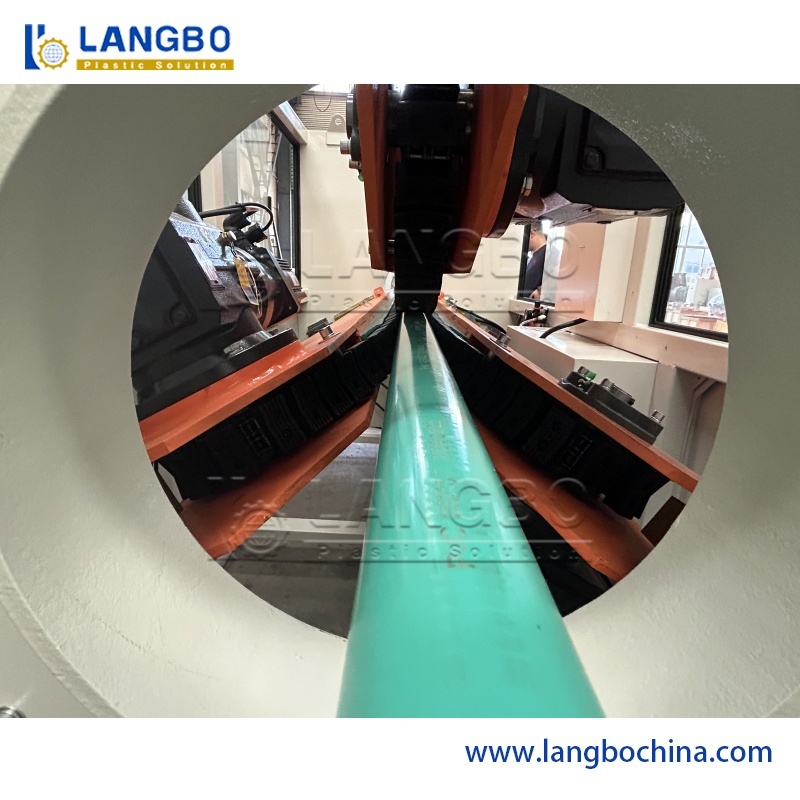

Máquina del recorrido-apagado: Adopta acercamiento de la conversión de frecuencia. Transferencias de cada marco de la tracción con la cadena que asegura cada pista que se mueve simultáneamente. Es fijación con abrazadera neumática de la flexibilidad.

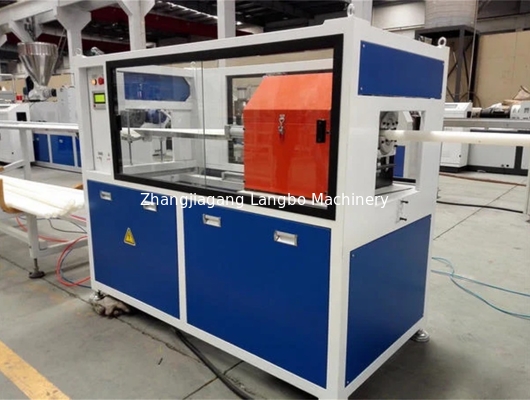

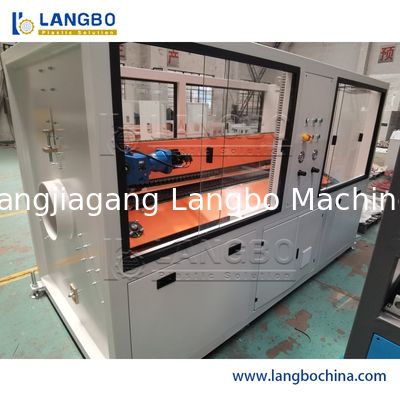

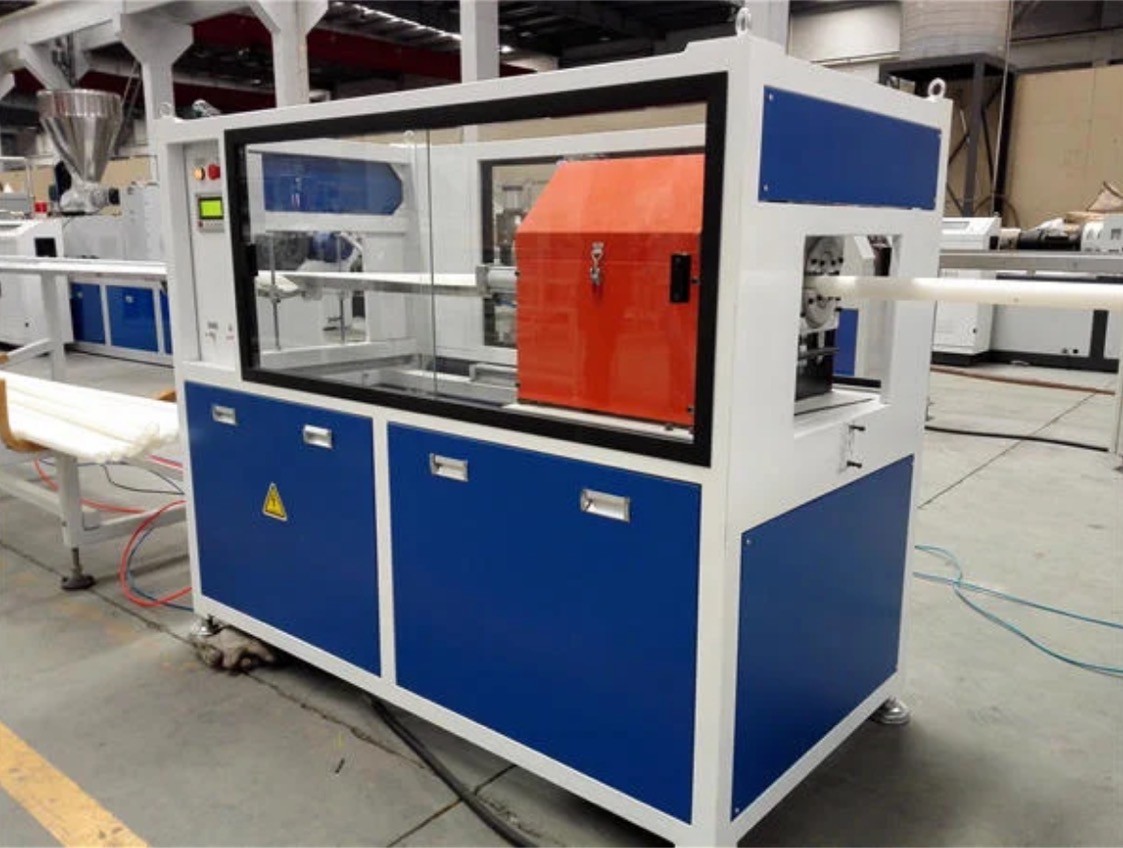

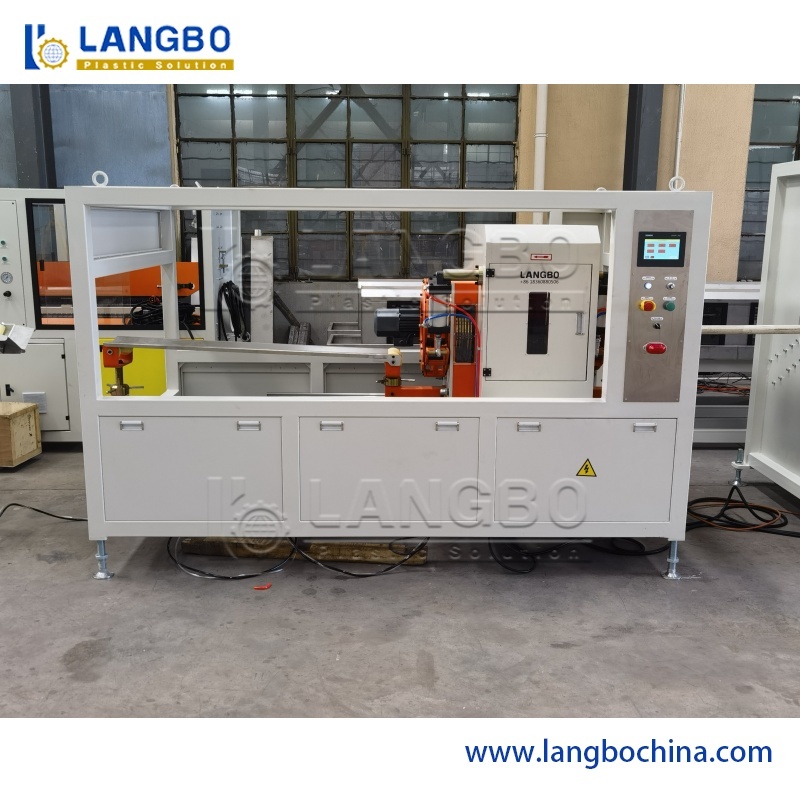

Cortadora: Es el cortar planetario para el diámetro grande. La cuchilla toma la rotación y cortar la parte y la inserción de la revolución de la toma de la pieza de la cuchilla. Tiene la estructura del corte del ángulo, dispositivo de fijación con abrazadera y de limpieza de la mitad de aluminio neumática.
Sistema de control: Podemos ofrecer el sistema que controla del PLC de Siemens que es sistema que controla inteligente. También podemos ofrecer el sistema que controla ordinario que utilizan Siemens las piezas eléctricas, regulador de temperatura de Omron. La operación es simple.
PARÁMETRO TÉCNICO:
Modelo | Diámetro del tubo | Extrusor | Poder del extrusor | Capacidad |
LB-32A | 16-32 (cuatro) | SJ65/132 | 37AC | 250 |
LB-32B | 16-32 (cuatro) | SJ80/156 | 55AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
LB-50B | 16-50 (doble) | SJ51/105 | 18.5AC | 150 |
LB-50C | 16-50 (doble) | SJ65/132 | 37AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
LB-63B | 16-63 (doble) | SJ65/132 | 37AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
