Máquina de extrusión de tuberías de agua de plástico de línea de producción completa de PVC
Descenso corto

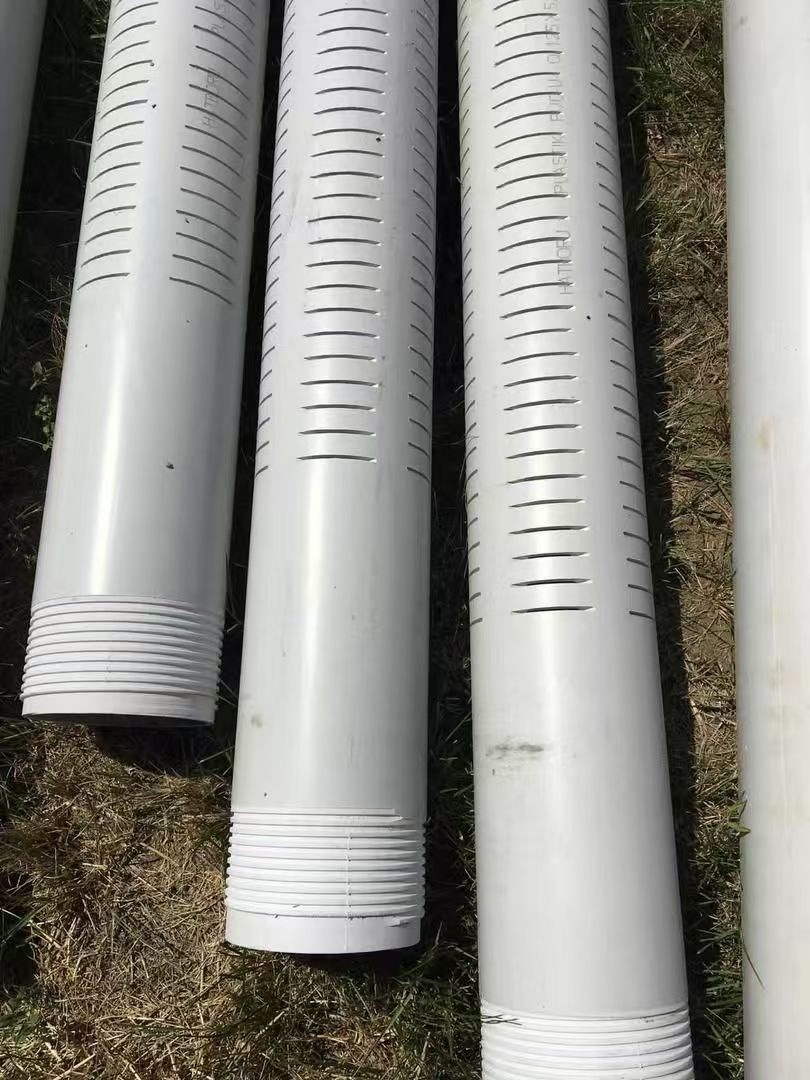

Se utiliza principalmente en la producción de tubos de PVC de diversos diámetros y espesor de pared para la agricultura y la construcción, colocación de cables de plomería, etc.Nuestra línea de extrusión de tuberías de PVC tiene características de bajo consumo, alto rendimiento, funcionamiento estable.
Toda la línea de producción de tuberías de PVC incluye: cargador automático de materiales, extrusora de tornillos gemelos cónicos de la serie SJSZ, molde de tuberías, tanque de calibración al vacío, máquina de extracción, cortador y apilador automático;Impresora de tuberías y máquina de sonido de tuberías de PVC para clientes opción opcional.
La unidad de mezcla de refrigeración por calentamiento de PVC de la serie SRL-Z, la trituradora de plástico de la serie SWP, la máquina de molienda de plástico de la serie SMF / pulverizador son equipos auxiliares necesarios.
Los clientes también pueden elegir una línea de producción de tuberías de PVC doble para fabricar tuberías de PVC de tamaño pequeño de 16 mm a 50 mm.
Características técnicas y ventajas
Construcción: Sistemas de drenaje, alcantarillado y ventilación.
Agricultura: tuberías de riego, estructuras de invernaderos.
Servicios públicos: distribución de agua potable, conductos eléctricos.
Industrial: tuberías resistentes a los productos químicos, protección de cables.
Proceso de producción
Screw Loader for Mixer→ Mixer unit→ Screw Loader for Extruder→ Conical Twin Screw Extruder → Mould → Vacuum Calibration Tank → Four claws Haul-off → Planetary Saw Cutter → Belling machine/ Tripping Table → Final Product Inspecting &Packing
Especificaciones:
Modelo | Diámetro del tubo (mm) | Modelo del extrusor | Potencia del motor (KW) |
El LB-32F | 16-32 (cuatro tubos) | SJSZ65/132 y sus derivados | 37 AC |
El LB-32E | 16-32 (dual tubo) | SJSZ51/105 y sus derivados | 22 AC |
El LB-32W | 16-32 (dual tubo) | SJSZ65/132 y sus derivados | 37 AC |
El LB-40E | 16-40 (doble tubo) | SJSZ51/105 y sus derivados | 22 AC |
El LB-40W | 16-40 (doble tubo) | SJSZ65/132 y sus derivados | 37 AC |
El LB-50E | Se trata de un sistema de control de las emisiones de gases de escape. | SJSZ51/105 y sus derivados | 22 AC |
El LB-50W | Se trata de un sistema de control de las emisiones de gases de escape. | SJSZ65/132 y sus derivados | 37 AC |
El LB-63W | 16-63 (doble tubo) | SJSZ65/132 y sus derivados | 37 AC |
Detalle del producto
Alimentación con materia prima
La resina de PVC, los estabilizadores, los plastificantes y los aditivos se mezclan previamente y se introducen en la tolva de la extrusora.

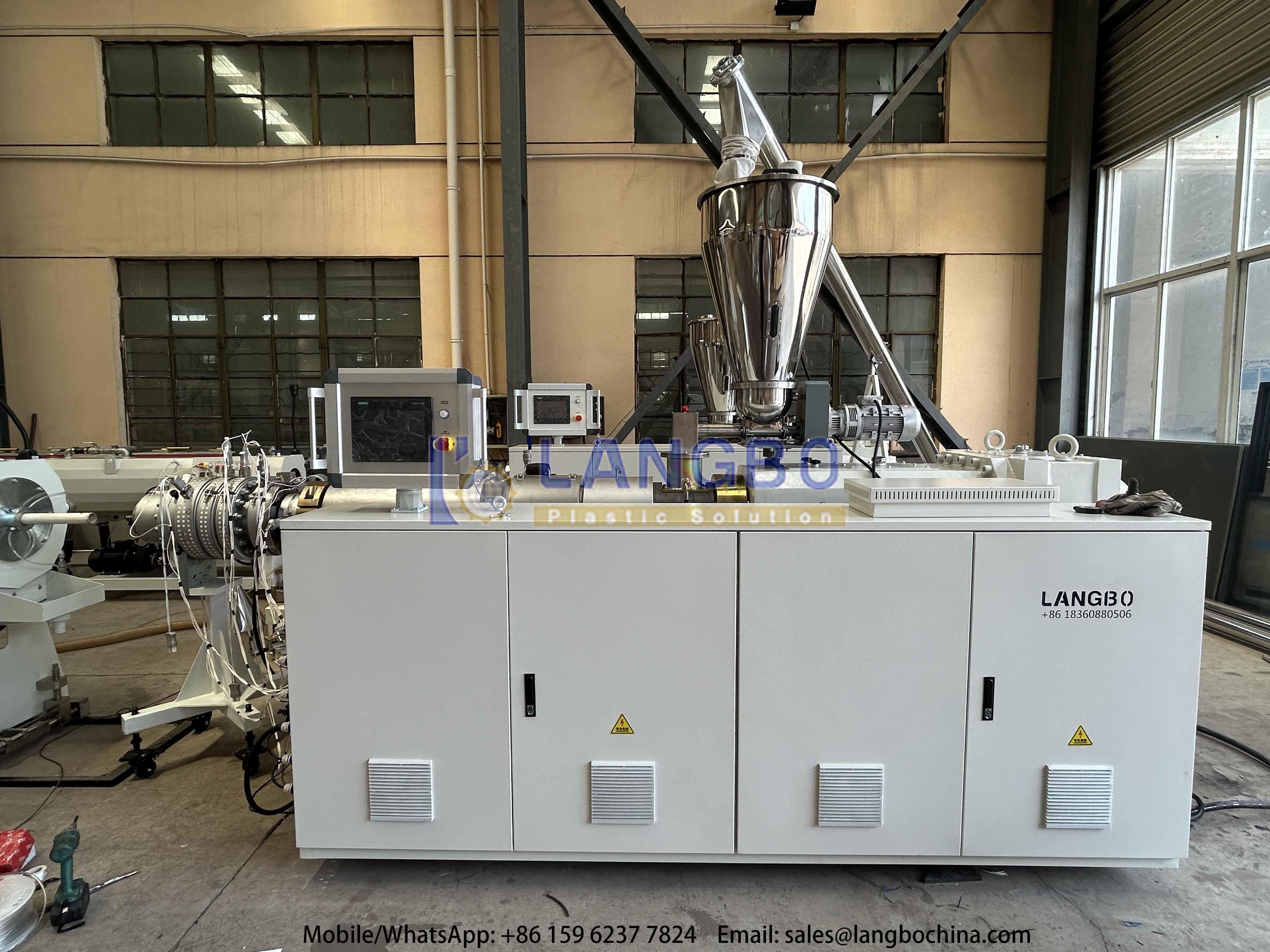

Máquina de extrusión de doble tornillo
La extrusora de doble tornillo transporta, comprime y derrite la mezcla de PVC bajo zonas de calentamiento controladas.

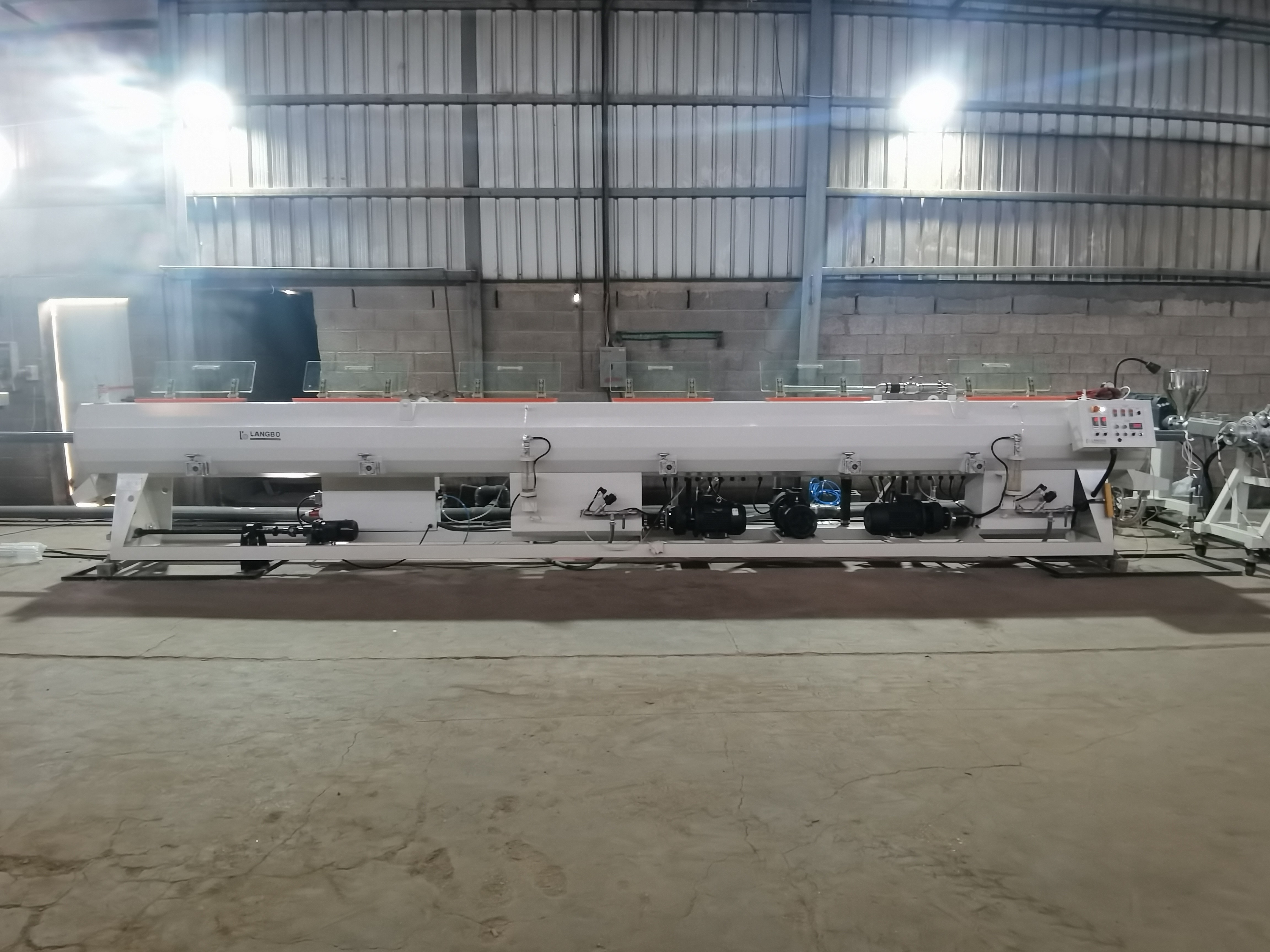

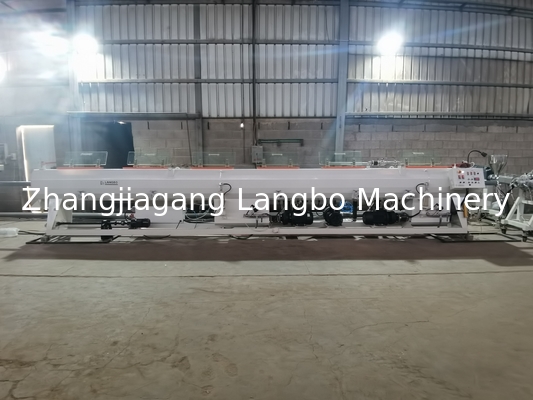

Calibración de vacío y enfriamiento
El tanque de calibración de vacío adopta una estructura de dos cámaras: el tanque de calibración de vacío y las partes de enfriamiento.El excelente sistema de vacío garantiza el tamaño preciso de las tuberías.

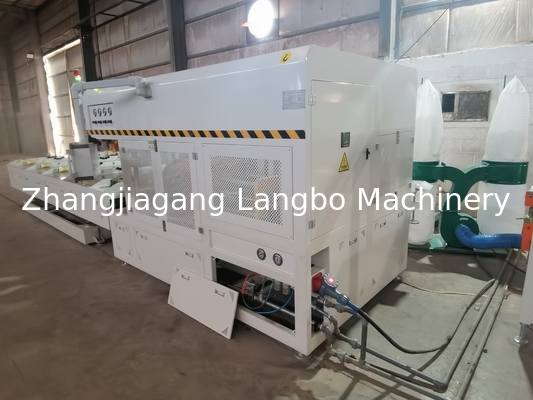

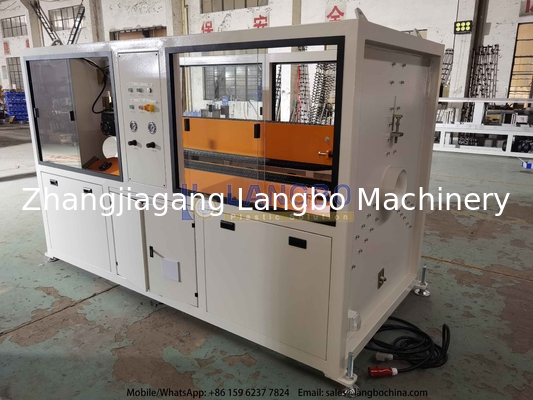

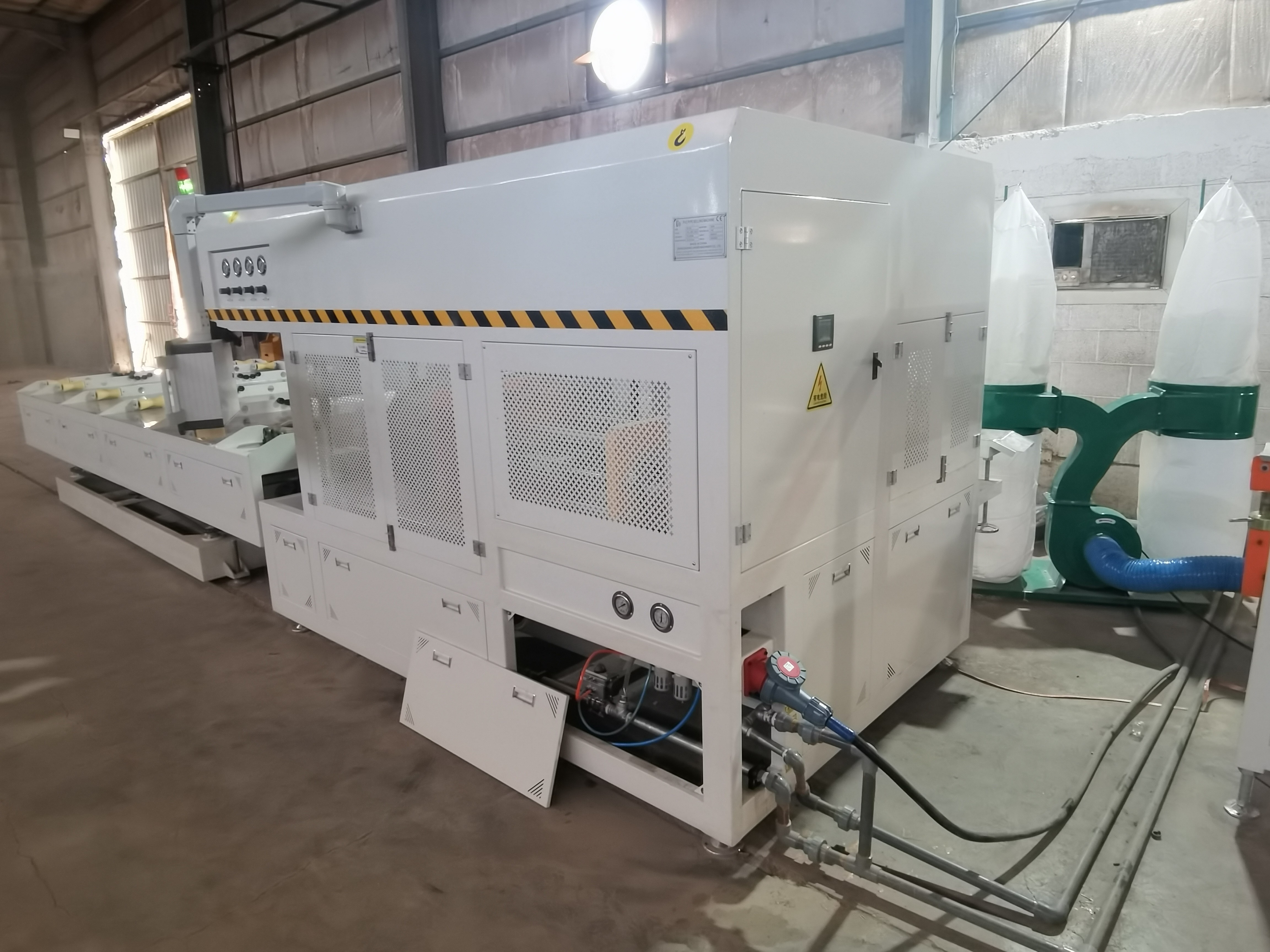

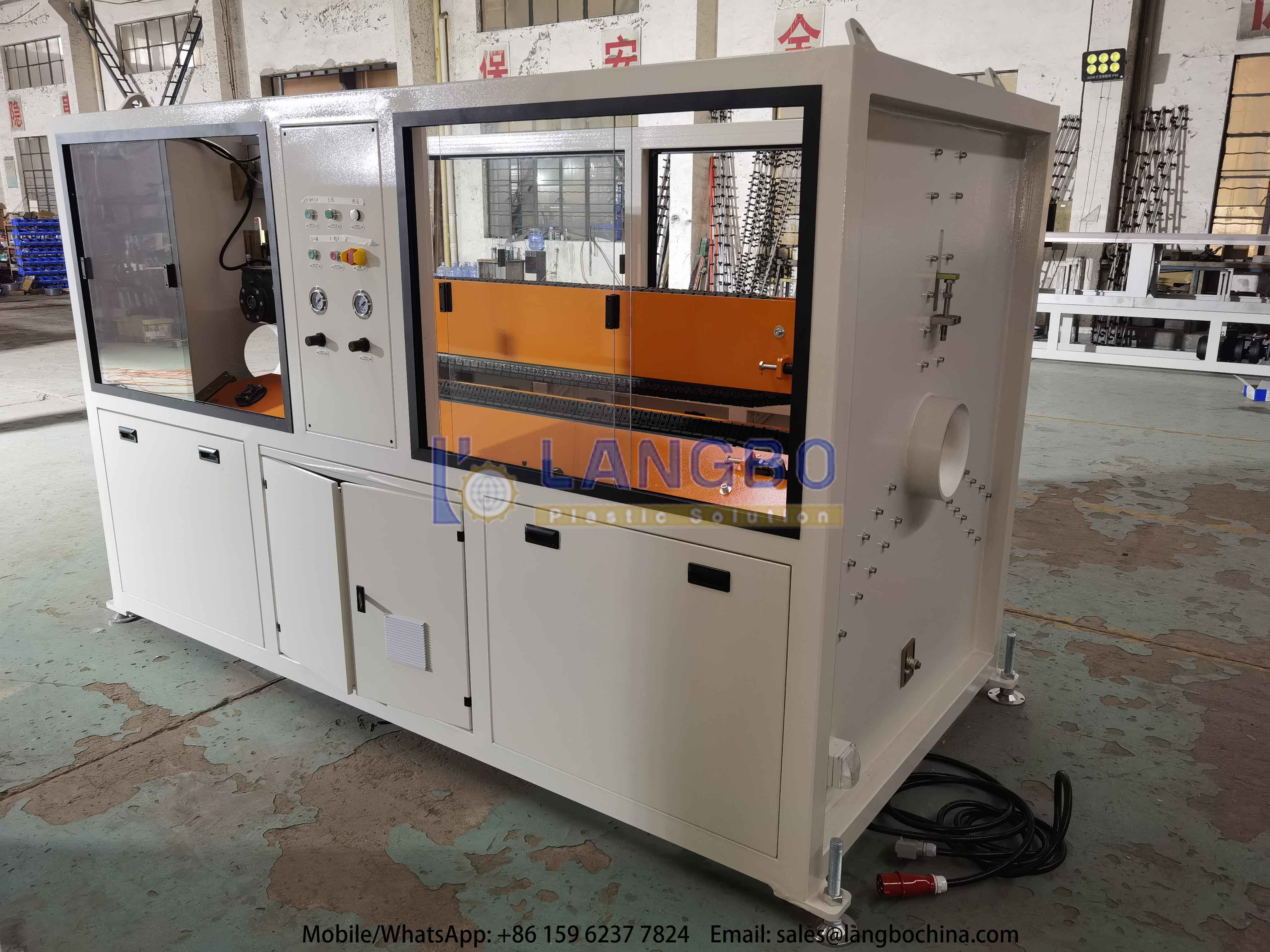

Unidad de recogida
Las tres orugas de la máquina de extracción aseguran que la tubería producida funcione de manera estable y constante.Las unidades de extracción pueden hacer un modelo de extracción a medida basado en ciertos requisitos de producción mediante el ajuste del control general.

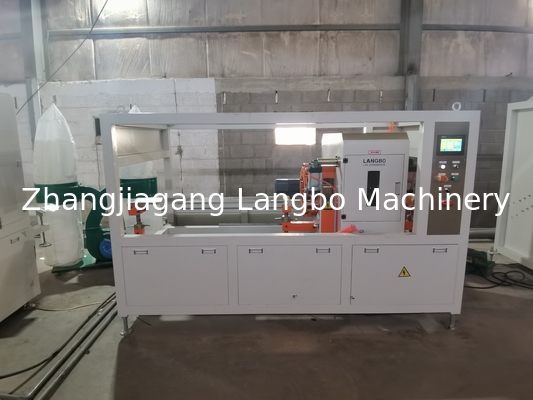

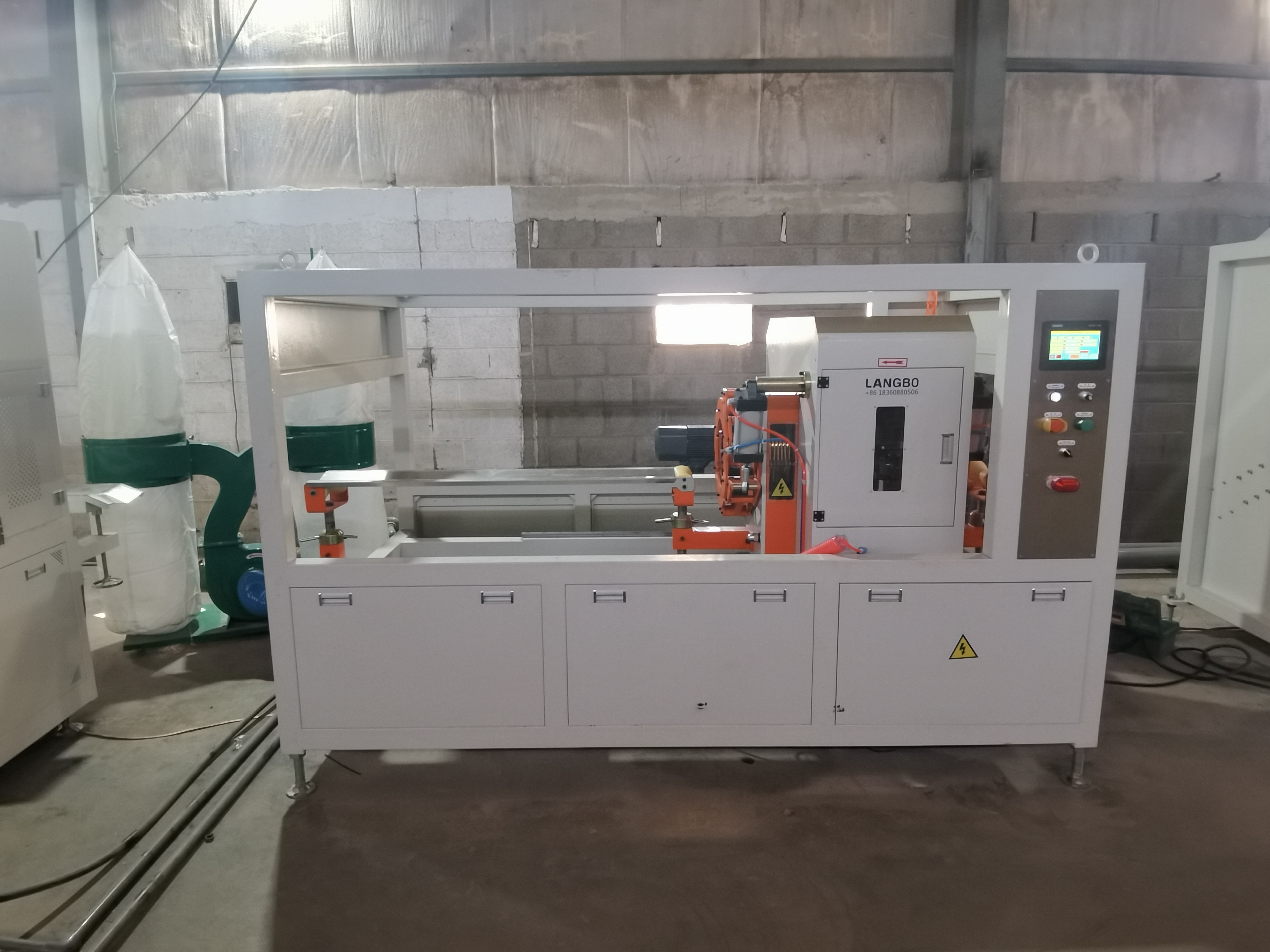

Unidad de corte
El codificador de alta precisión garantiza una longitud de corte precisa y estable.
