Datos del producto:
|
Nombre: | Línea de la protuberancia del tubo del PVC | Detalles de empaquetado: | película wraping |
---|---|---|---|
Plástico: | PVC | Uso: | fabricación del tubo |
Materia prima: | Polvo del PVC | Diseño del tornillo: | Tornillo gemelo cónico |
Material del tornillo: | 38CrMoALA | Motor: | Siemens |
Inversor: | ABB | Sensor de temperatura: | Omron |
Alta luz: | máquina de la fabricación del tubo del PVC de 400m m,tubo del polvo del pvc que hace el extrusor,extrusor de tornillo gemelo cónico de 400m m |

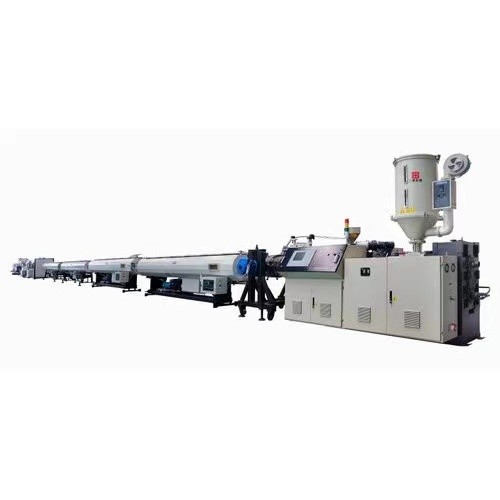

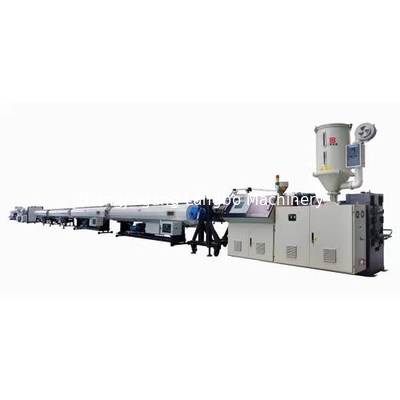

fábrica de la fabricación del tubo del pvc de 50-400m m
FLUJO DE PROCESO DE PRODUCCIÓN
El primer paso de la producción del tubo es la preparación de la materia prima. Los clientes pueden mezclar el polvo del PVC con otros añadidos solo. La mezcla feeded en el extrusor. El material será plastificado en el extrusor y entonces ser sacado en el molde. El material es formado por el molde y sale con la mirada del tubo. El tubo sacó del molde es caliente y suave. El tubo con forma inestable será calibrado y refrescado por la manga del vacío en el tanque de la calibración del vacío. Y entonces el tubo entra el tanque de enfriamiento para otro enfriamiento. Recorrido de soportes de la unidad al lado del tanque de enfriamiento y tomar el tubo lejos del extrusor. Según la longitud definida, el tubo será cortado y después embalado para el transporte.
Modelo | Diámetro del tubo | Extrusor | Poder del extrusor | Capacidad |
LB-32A | 16-32 (cuatro) | SJ65/132 | 37AC | 250 |
LB-32B | 16-32 (cuatro) | SJ80/156 | 55AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
LB-50B | 16-50 (doble) | SJ51/105 | 18.5AC | 150 |
LB-50C | 16-50 (doble) | SJ65/132 | 37AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
LB-63B | 16-63 (doble) | SJ65/132 | 37AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
INTRODUCCIÓN DE LOS COMPONENTES

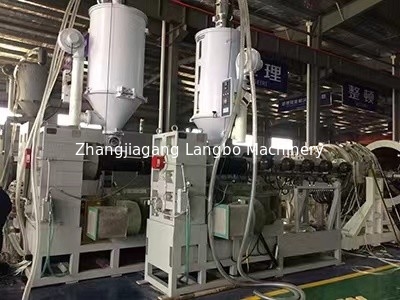

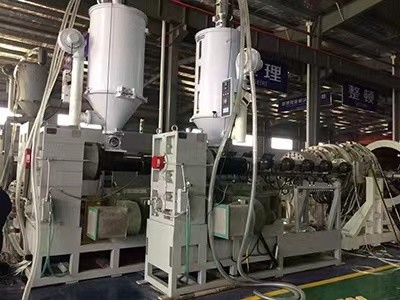

Extrusor de tornillo gemelo cónico
Los compuestos del PVC son sensibles al corte y a temperaturas altas. Por lo tanto, debemos procesar suavemente en paralelo o los extrusores de tornillo gemelos cónicos, dependiendo de los requisitos de la producción y de las dimensiones del tubo. Como el equipo profesional, el extrusor de tornillo gemelo cónico puede procesar no sólo los compuestos del PVC, la mezcla de PVC y la madera/el compuesto pero también compuestos de PP/PE y del polvo de madera.

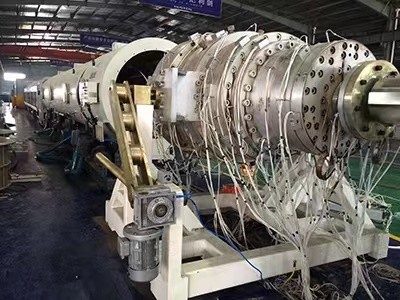

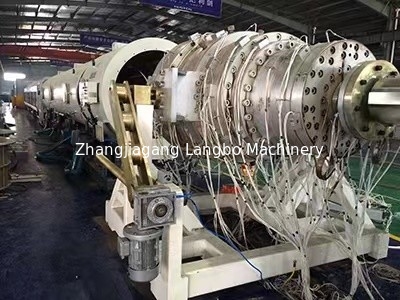

Molde
La forma del tubo es formada por el molde con las diversas materias primas. El diseño especial de nuestro molde proporciona viscosidad ideal de la fusión material, que influencia formar del tubo y energía de la protuberancia. Todas las caras en contacto con el material se pulen, por esa razón, la fricción de la protuberancia pueden ser minimizadas.

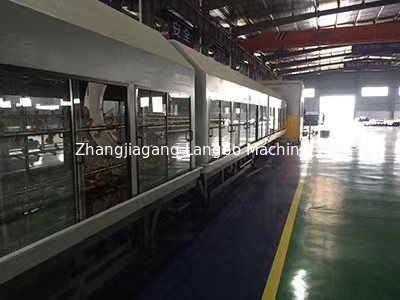

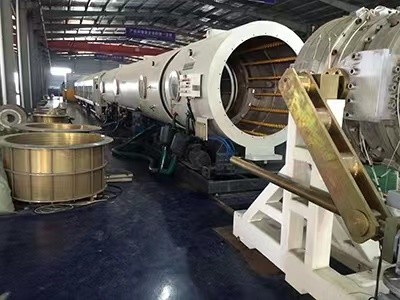

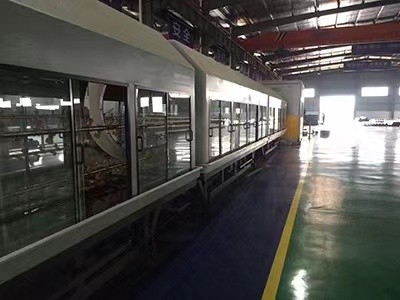

El tanque de la calibración del vacío y el tanque de enfriamiento
A través del tanque de la calibración del vacío, la forma del tubo será definida. Además de eso la calidad superficial de tubos es influenciada por este paso. Los tanques de la calibración del vacío de LANGBO se fabrican con acero inoxidable. Las bocas de rociadura se diseñan para el funcionamiento de enfriamiento máximo. El agua de enfriamiento asperja en la superficie plástica caliente del tubo. Combinado con formar del molde, la calidad superficial de tubos será definida.
La presión sobre el nuestro tanque de vacío puede ser ajustada, así que la presión del vacío se puede fijar según los requisitos del tubo. Sellamos la junta para cada tapa en el tanque de vacío. Esto para salida del vacío y minimiza el consumo de energía. Adoptamos la tecnología de proceso sofisticada para garantizar la calidad de nuestros productos.
Recorrido de la unidad
Tenemos una amplia gama de unidades del recorrido-apagado que puedan proveer de los clientes para la solución ideal el radio de acción del diámetro de 16 a 800 milímetros.
Las unidades del recorrido-apagado de Caterpillar y de la correa se pueden adoptar de acuerdo con las condiciones de la producción.
La velocidad del recorrido-apagado se puede conectar con la velocidad de la protuberancia, de modo que el grueso de pared sea más simétrico.
La unidad del recorrido-apagado de la correa se utiliza generalmente para el pequeño tubo y la protuberancia de alta velocidad. Está libre de la vibración y asegura el control excelente incluso en la velocidad.
Caterpillar puede tomar los tubos grandes fácilmente. La superficie de las garras está cubriendo con la PU de la espuma que puede prevenir el resbalón entre los tubos y las garras.
El ajuste de la velocidad de correas y de la oruga se puede ajustar por el inversor. Por lo tanto, el hombre puede actuar encendido el panel de control fácilmente.

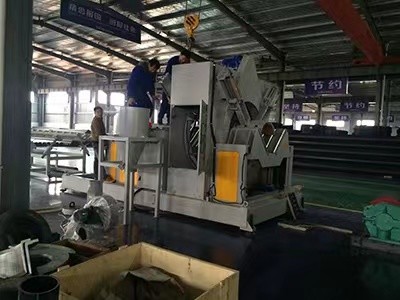

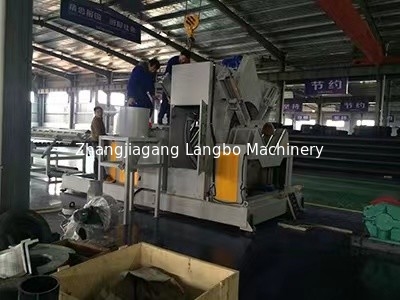

Cortador
Un cortador con alto rendimiento puede asegurar la misma longitud de los tubos cortados. Tan el codificador de alta calidad y la unidad exacta del cortador son necesarios. El recorrido similar similar de la unidad, el cortador tiene dos conceptos de diseño: el cortador y el planeta de la sierra vieron el cortador. Depende del diámetro de cortar los tubos.
Sistema de control
El sistema de control incluye el regulador y al ejecutor relacionados las operaciones enteras tal como módulo del PLC, el panel de HMI (interfaz de máquina humano), termómetro, conector y así sucesivamente. Los elementos con de alta calidad son significativos para una producción estable y exacta.
Unidad opcional
Para la producción del tubo, hay algunas unidades funcionales como el laser, la impresora de la tinta, el apilador del tubo y el zócalo formando la máquina.
Con la impresora el fabricante del tubo puede escribir la información de la producción en los tubos.

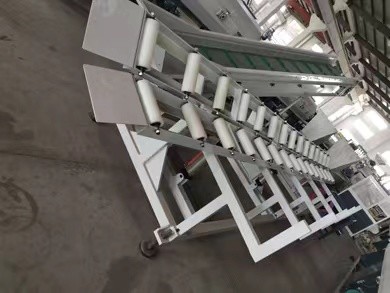

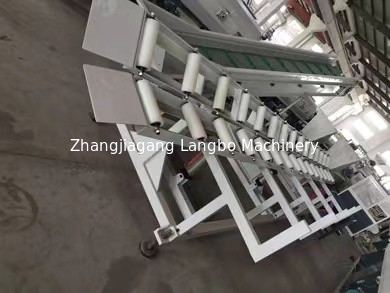

El apilador se puede utilizar para recoger los tubos después de cortar.
El zócalo que forma la máquina puede formar un extremo del tubo en un diámetro más grande, de modo que los dos tubos puedan conectar el extremo para terminar.
