Cadena de producción del tubo del HDPE del PE 500-1200m m con el cortador swarfless

Línea de producción de tuberías de HDPE de 500-1200 mm

Configuración de toda la línea I

Configuración de toda la línea II

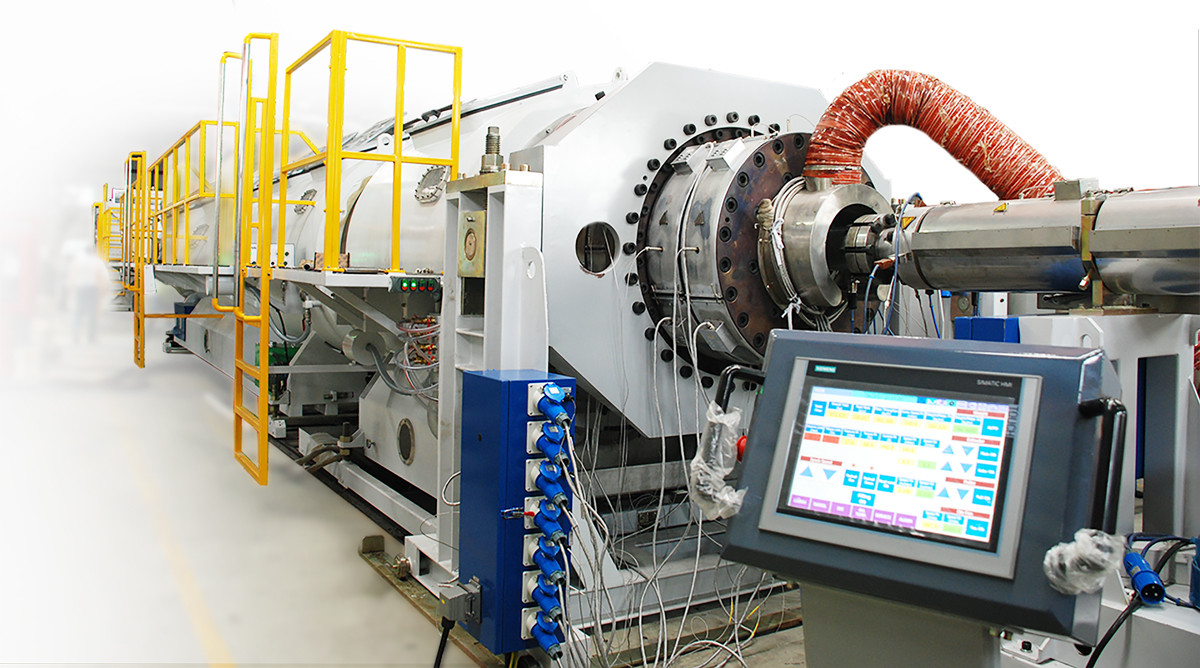

Características técnicas - Máquina principal

Extrusor

Equipado con una extrusora de un solo tornillo de alta eficiencia de la serie 40D, de alta eficiencia, estabilidad y excelente manejo;

LBS100-40D potencia de extrusión de hasta 1200 kg/h, estructura de tornillo optimizada que hace que el material se plastifique y se mezcle bien, así como la energía mecánica se transforma razonablemente en energía térmica,la salida es lineal y estable;

Adopta un motor inversor de alta eficiencia, la eficiencia es de hasta el 95,1%;

Reducción vertical de precisión importada, silenciosa, de alta eficiencia, adopta rodamiento SKF, sello de aceite japonés;

Sistema de control de pesaje por gravedad integrado y preciso para monitorear la salida de la extrusora en tiempo real, se puede elegir el modo de control de salida o de control de peso, para reducir la fluctuación del valor de peso,es conveniente para el ajuste del proceso de producción, reduce el coste de producción.

Adopta el control de comunicación del bus PROFINET, está equipado con pantalla táctil de 12 ̊ de color, botón iconizado, intuitivo y fácil de entender.

Toda la línea adopta el armario de alta potencia WEITU PS,con una distribución separada de electricidad fuerte y electricidad débil, reduce las interferencias, el escape de aire superior y el aire acondicionado industrial se utilizan juntos,El efecto de enfriamiento es bueno.;

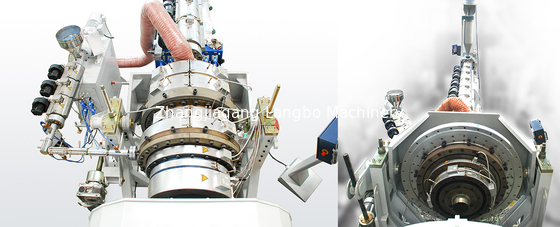

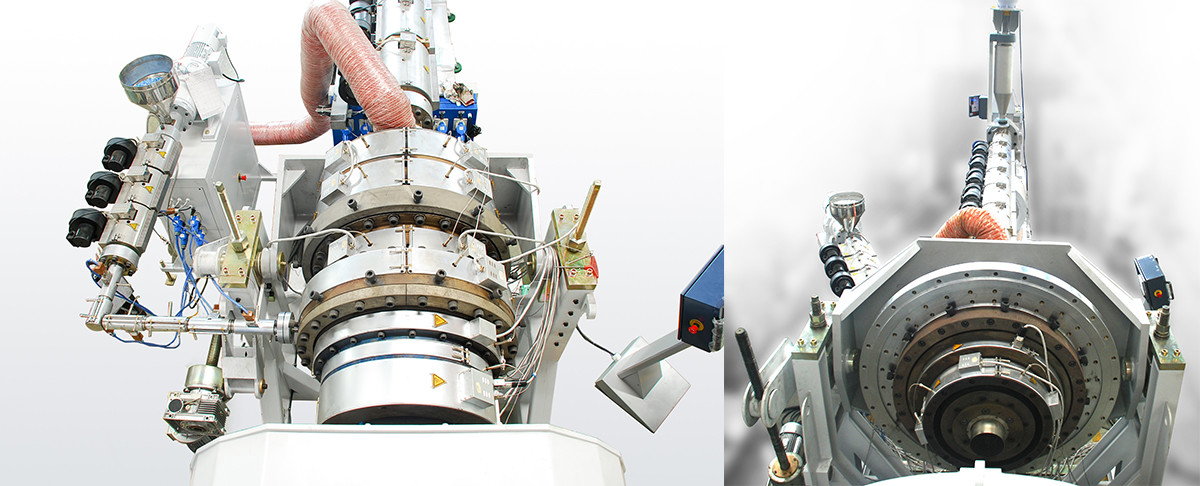

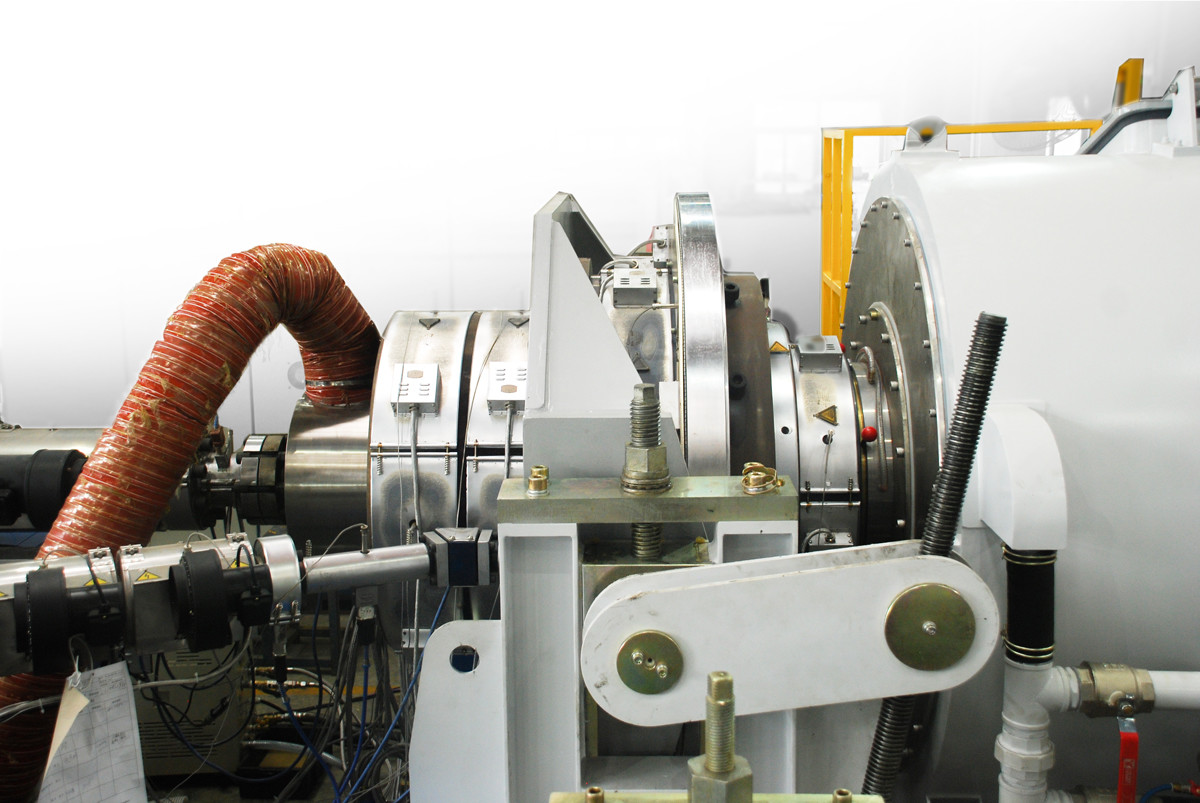

La cabeza muerta

La matriz está hecha de cuerpo de molde en espiral para eliminar el rastro de soldadura;

Con el dispositivo de escape de aire de control de frecuencia variable, puede acelerar la velocidad de enfriamiento de la pared interna de la tubería y reducir la longitud de enfriamiento;

Puede satisfacer los requisitos de producción de las tuberías ODØ500-Ø1200 PN0.6~ PN1.6.

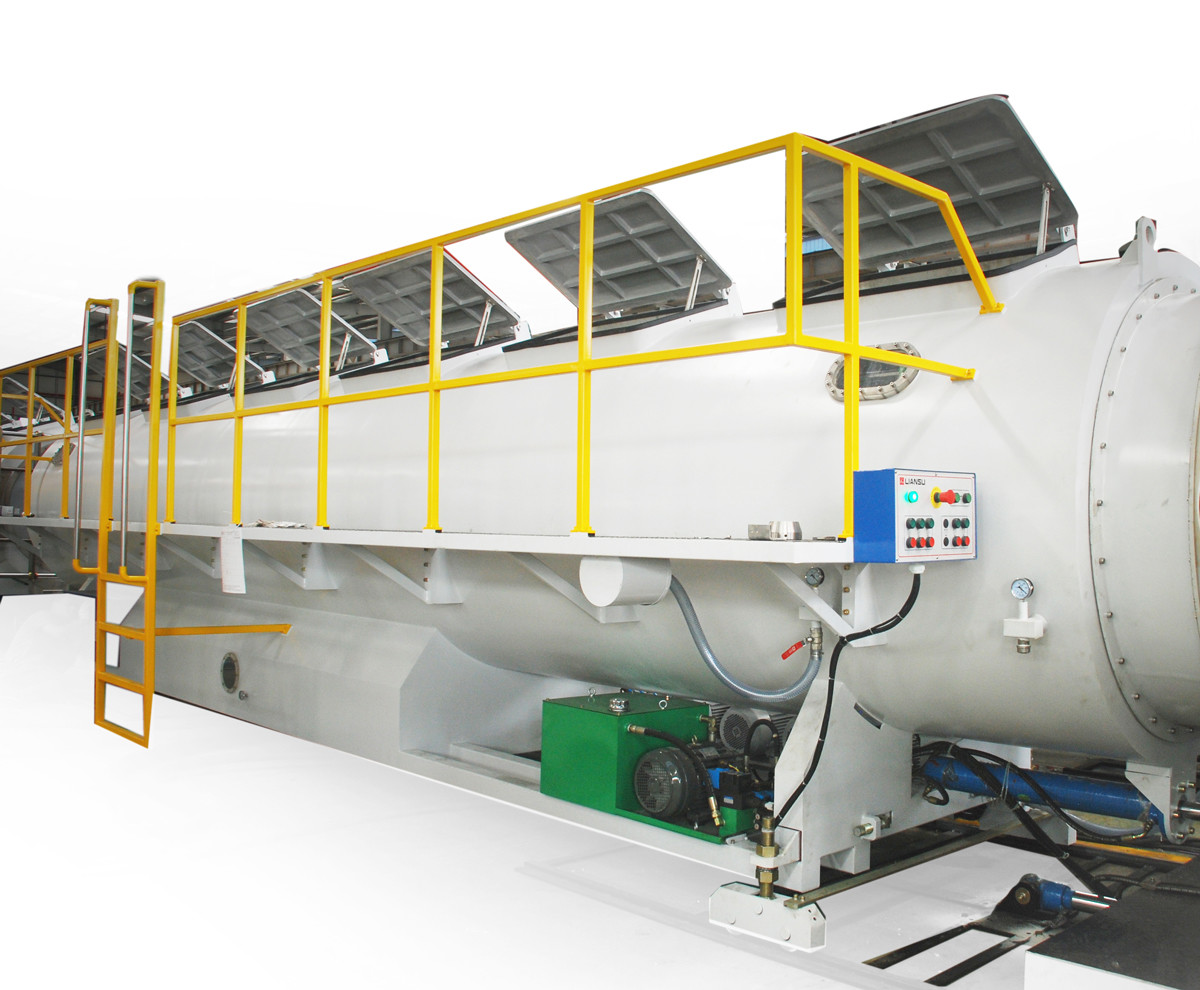

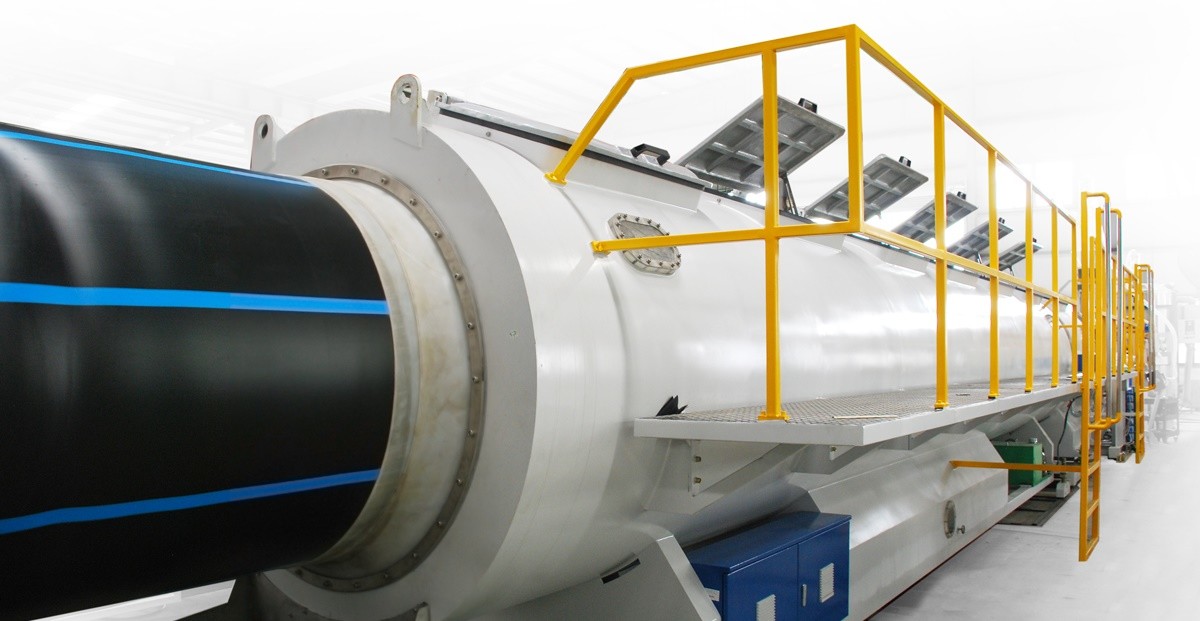

El tanque de vacío

El tanque de vacío adopta un plan de 2+10M,2m y 10m. El cuerpo del tanque puede conectarse y separarse rápidamente eléctricamente,es conveniente para observar la calidad de las tuberías antes del moldeado y reducir el desperdicio de material;

La parte al vacío adopta una estructura de doble cámara, y el tubo se forma rápidamente para mejorar la eficiencia de refrigeración;

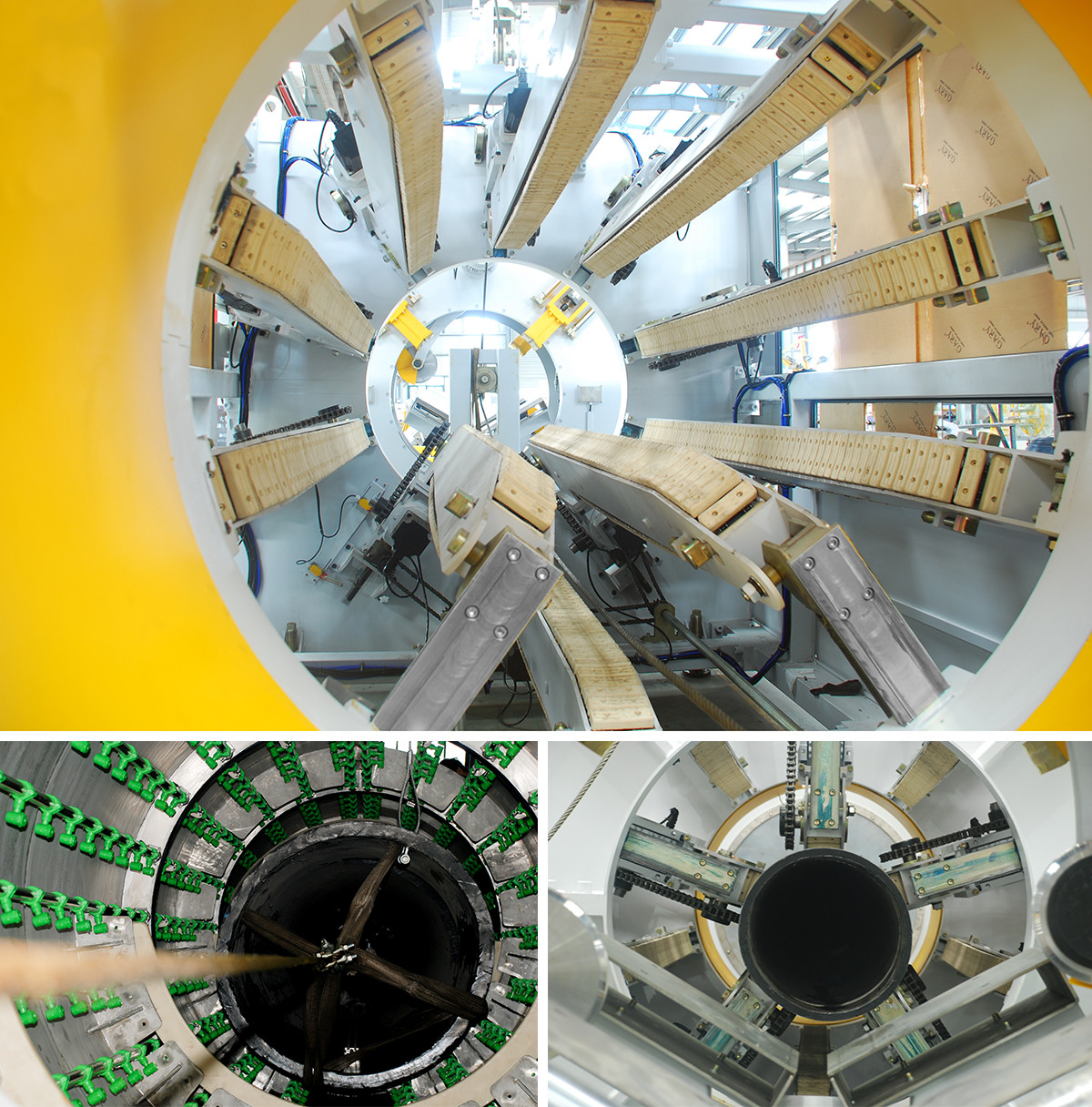

Máquina de arranque

Está equipado con una unidad de arranque de 10 bandas, con diámetro de tubería entre 500 y 1200 mm.

Más de 30 veces el rango de regulación de velocidad, adopta el servomotor independiente de fabricación propia de Liansu, "un conductor maneja más motores" tipo servomotor sincrónico de regulación de velocidad,para garantizar la estabilidad de una baja velocidad de rotación y un par de salida adecuado, garantizar la rápida formación de un diámetro grande,tubo de alta presión);Configurar un dispositivo de prearrastre para reducir los costes de preparación y mano de obra.

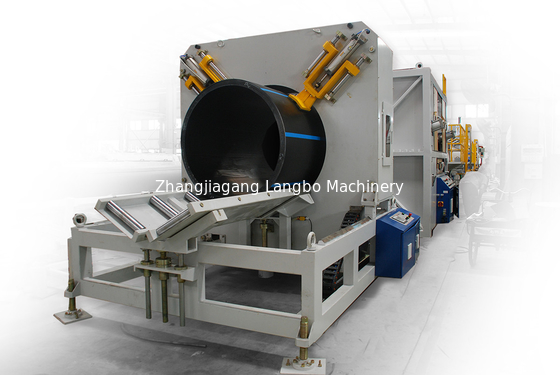

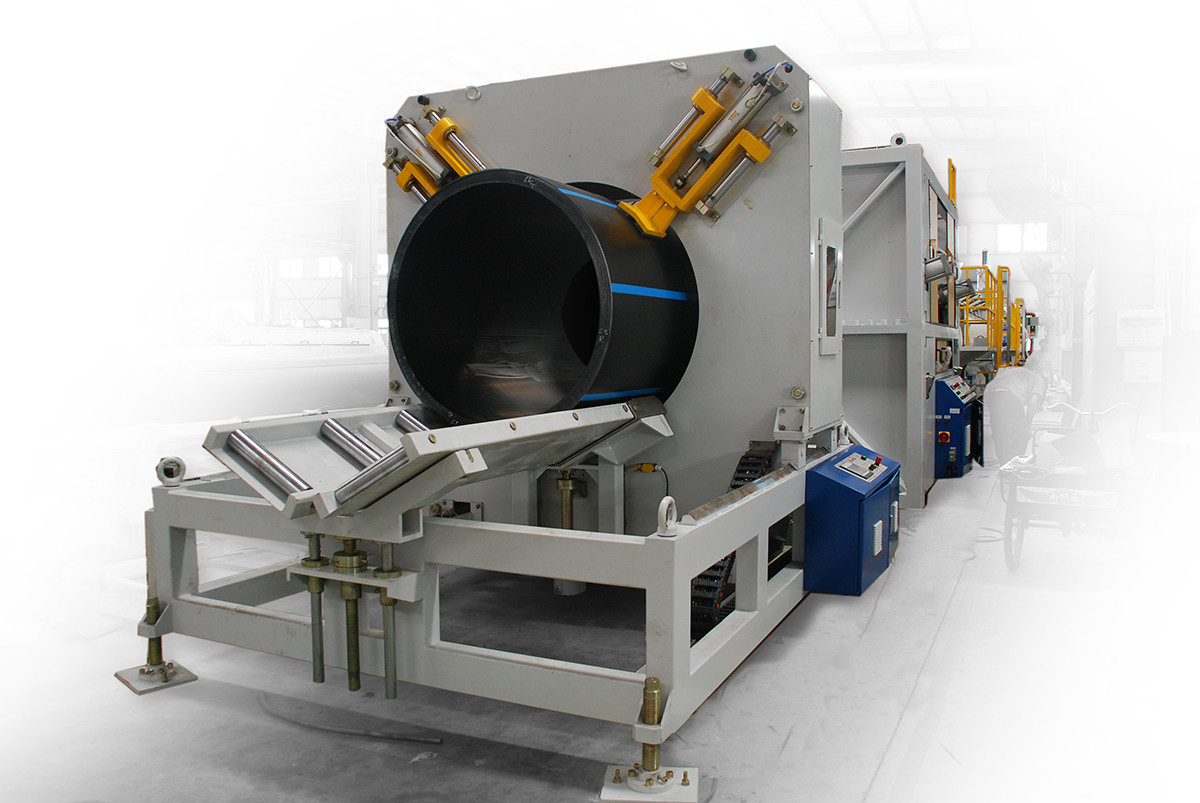

Cortado

Equipado con cortador sin cuchillo, sistema de alimentación de doble cuchillo hidráulico importado,rango de corte ODØ500-Ø1200, espesor máximo del tubo es de hasta 80 mm;

La cara del extremo de corte es plana, lisa y sin bridas, protección del medio ambiente de la producción; V tipo de sujeción, al cambiar la especificación, sólo necesita un ajuste eléctrico,Reduce la intensidad de trabajo y mejora la eficiencia;

Los anillos conductores innovadores y los cepillos de carbono garantizan un contacto estrecho y reducen el mantenimiento.
