Datos del producto:
|
| Nombre: | Línea de la protuberancia del tubo del PVC | Detalles de empaquetado: | envoltura de película |
|---|---|---|---|
| plástico: | PVC | Uso: | fabricación del tubo |
| Materia prima: | polvo de pvc | Diseño de tornillo: | tornillo doble cónico |
| Material del tornillo: | 38CrMoALA | Motor: | SIEMENS |
| Inversor: | ABB | Sensor de temperatura: | Omron |
| Alta luz: | Cadena de producción plástica del tubo de UPVC,100kg/h extrusor del tubo del pvc,Extrusor del tubo del pvc de UPVC |
||
Cadena de producción plástica del tubo del PVC
INTRODUCCIÓN
Esta línea se utiliza principalmente para producir los tubos de UPVC con los diámetros grandes y diverso grueso de pared del tubo en los aspectos tales como la fontanería agrícola y de la construcción, cable más clayiest. El diámetro máximo del tubo podía ser 1200m m.
PARÁMETRO TÉCNICO
| modelo | LB63 | LB110 | LB250 | LB315 | LB630 | LB800 |
| diámetro del tubo | 20-63m m | 20-110m m | 75-250m m | 110-315m m | 315-630m m | 500-800m m |
| modelo del extrusor | SJ65 | SJ75 | SJ90 | SJ90 | SJ120 | SJ120+SJ90 |
| poder del motor | 37kw | 55kw | 90kw | 160kw | 280kw | 280KW+160KW |
| capacidad de la protuberancia | 100kg/h | 150kg | 220kg | 400kg | 700kg | 1000kg |

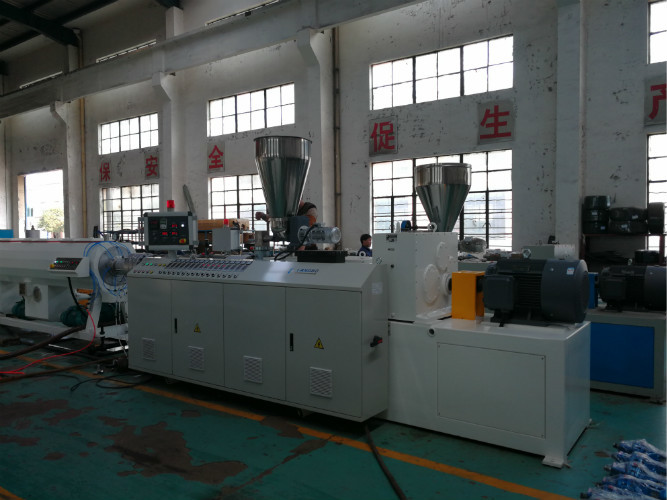

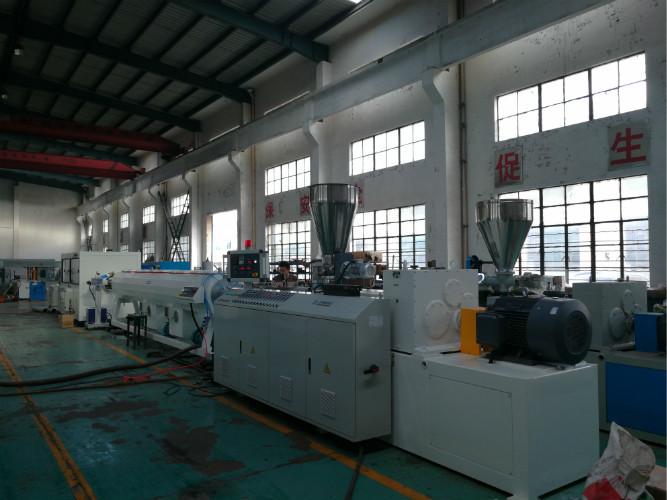

Polvo + añadido del PVC --- mezcla---alimentador material---extrusor de tornillo gemelo---molde y calibrador---vacío que forma la máquina---máquina del enfriamiento de rociadura---máquina del recorrido-apagado---cortadora---estante de la descarga o máquina belling del tubo.
El tornillo del extrusor ha avanzado diseño, que proporcionan la salvaguardia potente para el plasticization del PVC, y el sistema de control del PLC de Siemens para hacer la operación más convinient. El sistema de desgasificación asegurará la calidad de los tubos finales del PVC.
El cuerpo del tanque de los de la calibración y de climatizador del vacío adopta el acero inoxidable 304#, el sistema del vacío de las multi-secciones asegura el apresto estable y el enfriamiento para los tubos; El sistema de enfriamiento especial mejora la eficacia de enfriamiento; El sistema de control auto de la temperatura del agua hace la máquina más inteligente.
Para diverso tamaño del tubo, la máquina del recorrido-apagado adoptará dos orugas, tres orugas, cuatro orugas, seis orugas se diseña para diversos requisitos. La fijación con abrazadera de Pedrail utiliza el sistema que combina mecánico y neumático, que es más confiable en funcionamiento
Cortando el sistema adopta el cortador del ninguno-polvo o medios que cortan planetarios; Allí polvo-está recogiendo el sistema asegura el ambiente de trabajo limpio.

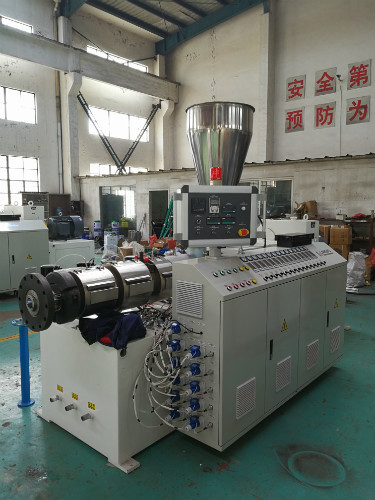

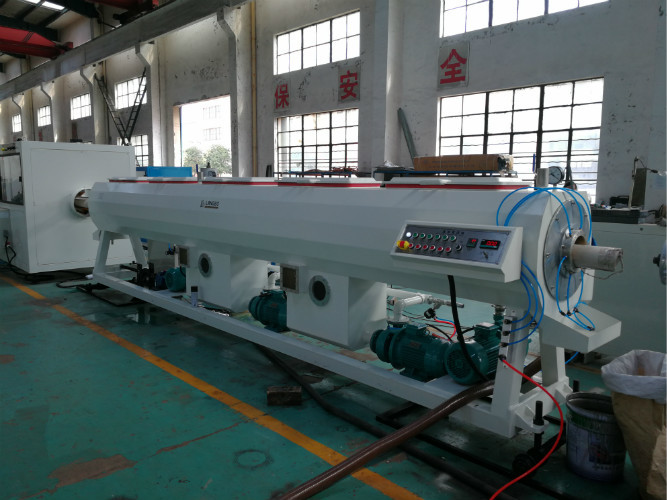

Extrusor El tanque de vacío

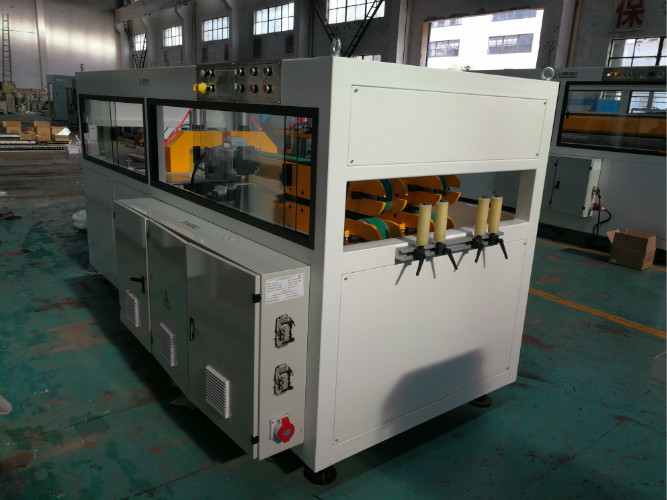

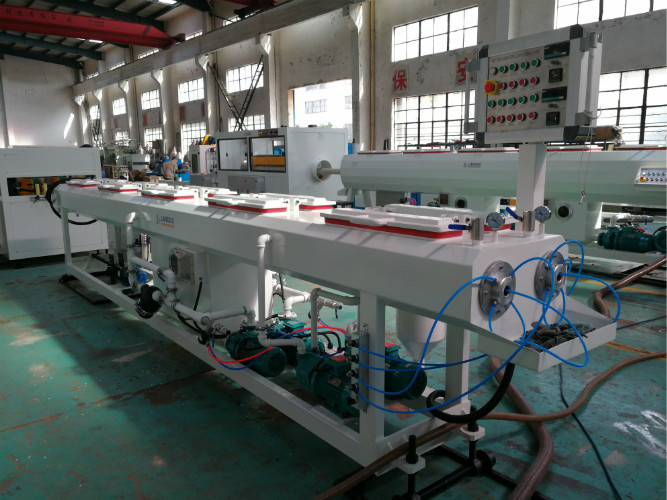

Máquina del recorrido-apagado El tanque de vacío con la función de enfriamiento

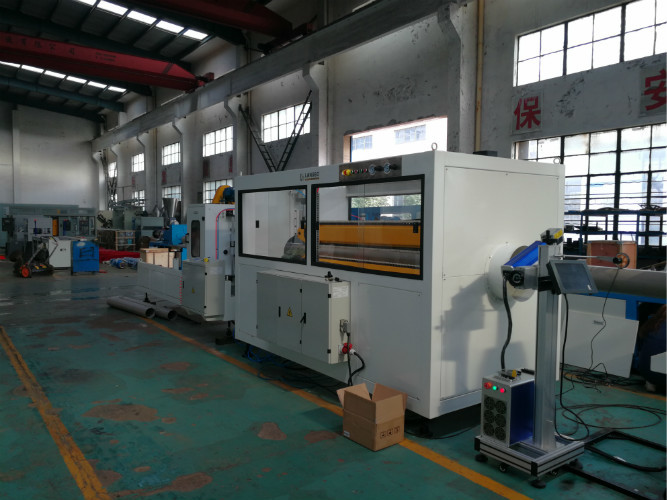

Cortadora Máquina del recorrido-apagado
DATOS TÉCNICOS
| modelo | LB160 | LB250 | LB315 | LB630 | LB800 |
| tamaño del tubo | 50~160m m | 75~250m m | 110~315m m | 315~630m m | 500~800m m |
| extrusor | SJZ65/132 | SJZ80/156 | SJZ92/188 | SJZ92/188 | SJZ92/188 |
| poder del motor | 37kw | 55kw | 90kw | 110kw | 132kw |
| salida | 250kg | 350kg | 550kg | 600kg | 700kg |
