Datos del producto:
|
| Detalles de empaquetado: | Caja de madera | Material: | PE |
|---|---|---|---|
| Diámetro del tornillo: | 65 mm | Relación LD: | 33:1 |
| Garantía: | 1 año | Motor: | SIEMENS |
| Diseño de tornillo: | Monohélice | Certificación: | CE,ISO |
| Voltaje: | demanda del cliente | Grado automático: | Lleno-automático |
| Servicio post-venta proporcionado: | Ingenieros disponibles para reparar maquinaria en el extranjero, soporte en línea, soporte técnico d | Color: | personalizado |
| Control: | PLC+pantalla táctil | Proceso del tipo: | Máquina de extrusión |
| Alta luz: | extrusor del tubo del HDPE 0.6m/min,extrusor continuo del tubo del HDPE,cadena de producción del tubo del HDPE 0.6m/min |
||

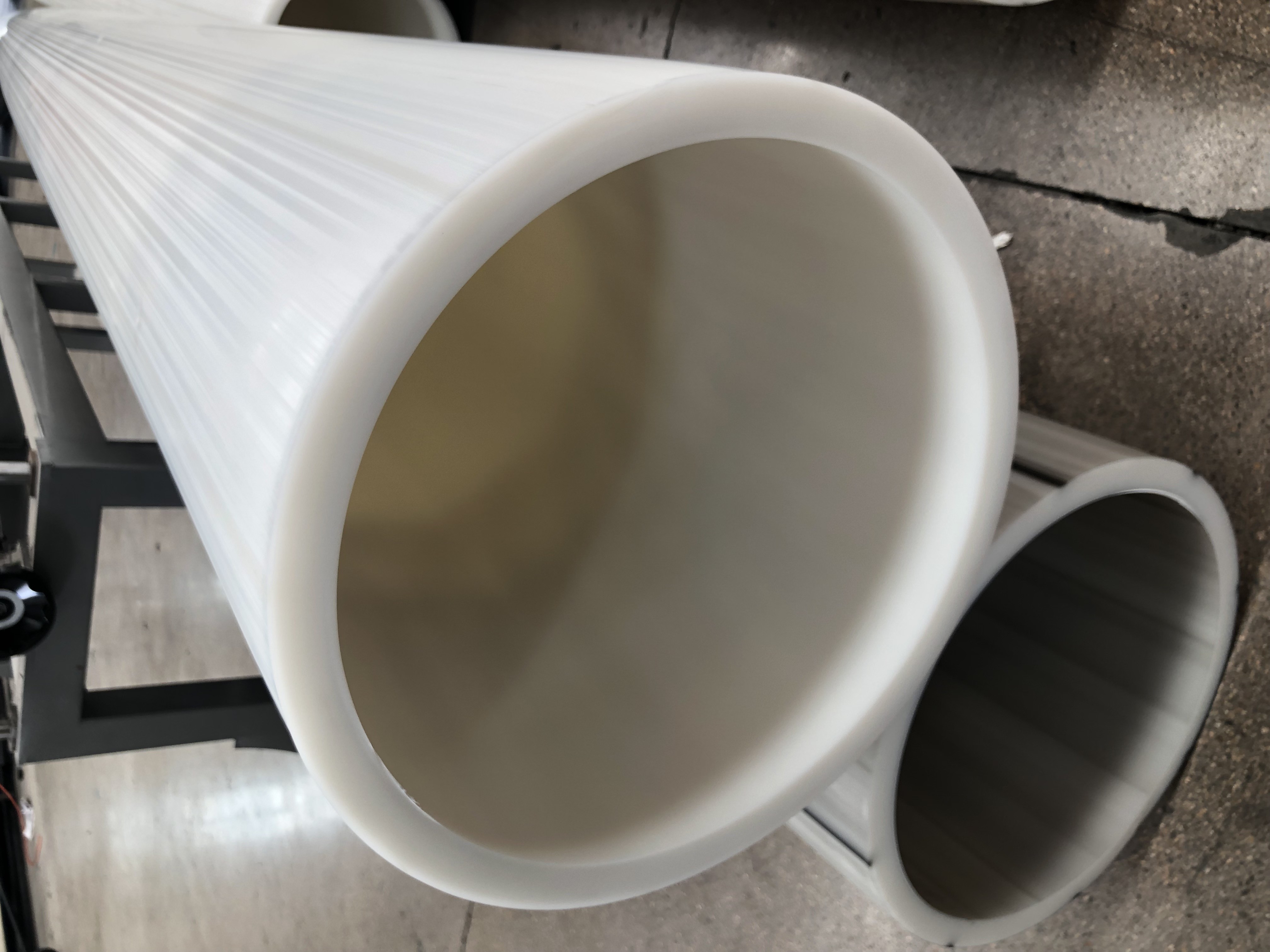

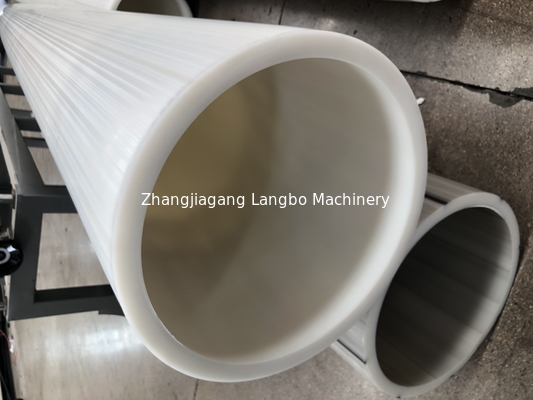

Línea/máquina de la protuberancia del tubo del HDPE del diámetro grande
| Material del HDPE | Europa del Norte HE3940-LS |
| Gama del diámetro del tubo de la producción | Ø500-Ø1200mm |
| Gama aplicable del grueso | Ø1200×88.2~Ø500×19.1 |
| Cadena de producción velocidad de acarreo | 0.04-0.6m/min |
| Salida máxima | 1150-1200kg/h |
| Dimensión | 71000×3200×3300 milímetro |
| Extrusor de solo tornillo LBS100-40 | 1 sistema |
| El tanque de vacío de LBPZ-1200PE A (los 2m) | 1 sistema |
| El tanque de vacío de LBPZ-1200PE B (10m) | 1 sistema |
| El tanque de espray de LBPL-1200PE | 3 sistemas |
| Unidad del recorrido-apagado de LBPQ10-1200 Diez-Caterpillar | 1 sistema |
| Cortador de LB500-1200 PE Swarfless | 1 sistema |
| FLJ--Marco favorable material de 1200 tubos | 1 sistema |
| Tira de color LBS40-25 | 1 sistema |
| Moldeo por extrusión del tubo de Ø500-Ø1200 PE | 1 sistema |
Con tiempo largo y la innovación continua y la prueba, la maquinaria de LANGBO ha desarrollado el tubo de la nueva generación PE
línea de la protuberancia con la alta automatización, velocidad, alta confiabilidad, consumo de energía baja.
FLUJO DE PROCESO
Materia prima--Cargador--secador de la tolva--extrusor--molde--el tanque de vacío--el tanque de enfriamiento--recorrido de la máquina--cortadora--roca de la pila (devanadera)
LISTA PRINCIPAL DE LA MÁQUINA
1.Extruder
De acuerdo con el ratio del 33:1 L/D para el diseño del tornillo, hemos desarrollado el ratio del 38:1 L/D. Comparado con 33:1
el ratio, hasadvantage del ratio del 38:1 100% del plasticization, capacidad de salida del aumento por el 30%, reduce el consumo de energía
el hasta 30% y alcanzar funcionamiento casi linear de la protuberancia.
cabeza 2.Die
Muere la cabeza aplicar la estructura espiral, cada canal de flujo material se coloca uniformemente. Cada canal
está después de tratamiento térmico y del espejo el pulido para asegurar flujo material suavemente. Muere la estructura principal es compacta y
también proporcione la presión estable, siempre a partir del 19 a 20Mpa. Bajo esta presión, la calidad del tubo es buena y muy pequeña
efecto sobre la capacidad de salida. Puede producir el tubo de una sola capa o de múltiples capas.
el tanque 3.Vacuum
El tanque de vacío se utiliza para formar y tubo fresco, para alcanzar tamaño estándar del tubo. Utilizamos la doble-cámara
estructura. La primera cámara está en longitud corta, asegurar el enfriamiento y la función muy fuertes del vacío. Como es el calibrador
colocado en el frente de la primera forma de la cámara y del tubo es formado principalmente por el calibrador, este diseño puede asegurar aprisa
y mejore la formación y el enfriamiento del tubo.
el tanque 4.Cooling
El tanque de la refrigeración por agua se utiliza para refrescar el tubo más futuro.

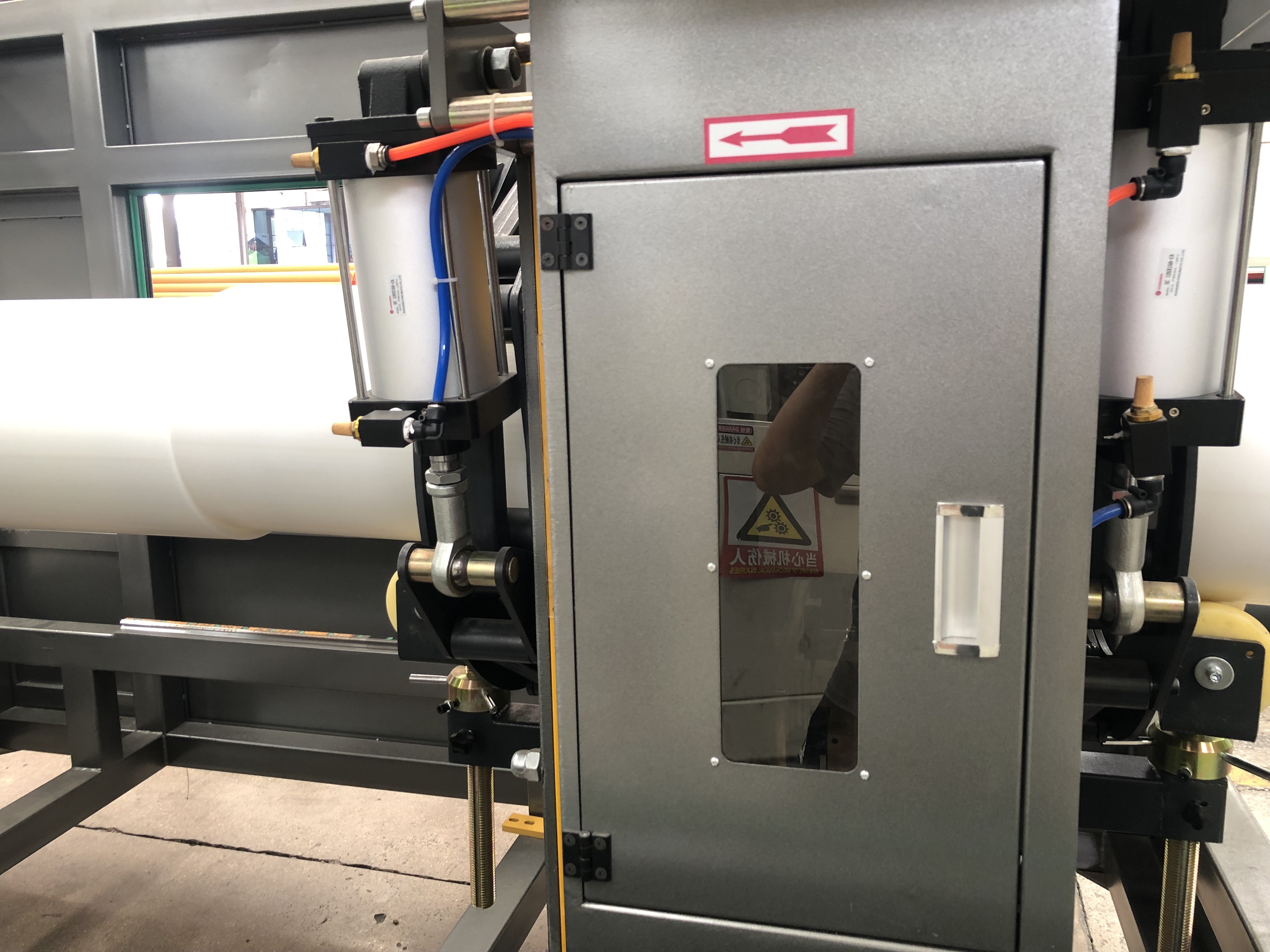

5.Haul de la máquina
El recorrido de la máquina proporciona la suficiente fuerza de la tracción para tirar del tubo estable. Según diversos tamaños del tubo y
el grueso, nuestra compañía modificará la velocidad de la tracción para requisitos particulares, número de garras, longitud eficaz de la tracción. Para asegurar
la velocidad de la protuberancia del tubo del partido y la velocidad de la formación, también evitan la deformación del tubo durante la tracción
máquina 6.Cutting
Cortadora controlada por el PLC de Siemens, trabajando así como recorrido de unidad para tener corte exacto. Cliente
puede fijar la longitud del tubo que quieren cortar. Multi-alimentación-en las acciones para la realización de un proceso que corta
(proteja las cuchillas y las sierras, previenen de la cuchilla y las sierras pegadas para el tubo y la cara gruesos del corte del tubo son lisas).
estante 7.Stack
Para apoyar y descargar los tubos. La longitud del apilador puede ser modificada para requisitos particulares
