Línea de extrusión de tuberías de PVC espiral de 16 a 75 mm de alta precisión

Línea de extrusión de tuberías espirales de PVC de 16 a 75 mm

Introducción

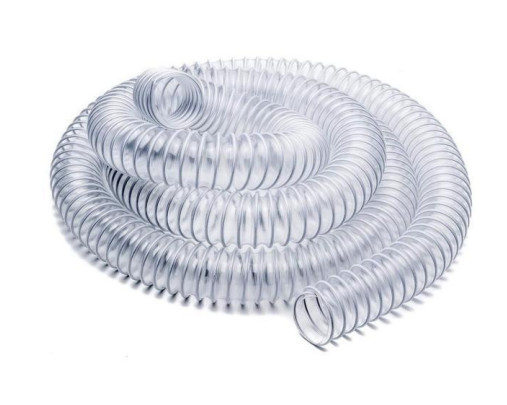

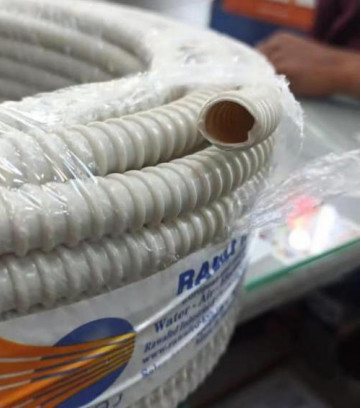

El tubo de espiral de PVC se ha utilizado ampliamente en los países de Oriente Medio. La máquina de extrusión tiene un diseño especial. Adopta el concepto de coextrusión.La línea está compuesta por una extrusora de tornillo único de 50/28 y una extrusora de tornillo único de 55/30.. Adopta el motor Siemens-beide, caja de cambios de marca china famosa. Tiene unidad de formación que forma la espiral en el flujo de plástico extrudido principal.El baño de refrigeración de agua equipado con 6-8 boquillas que rocían agua en el flujoDespués de un tiempo de enfriamiento suficiente, el tubo en espiral se enrolla en la unidad giratoria.

Detalle del producto

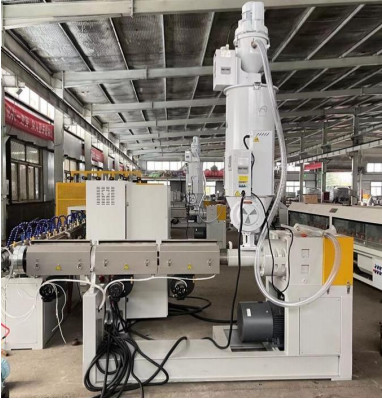

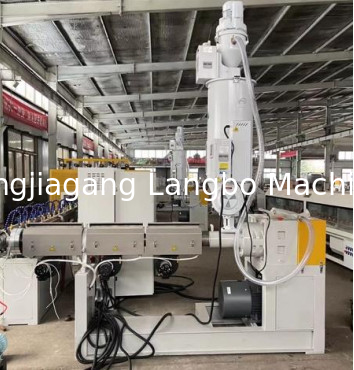

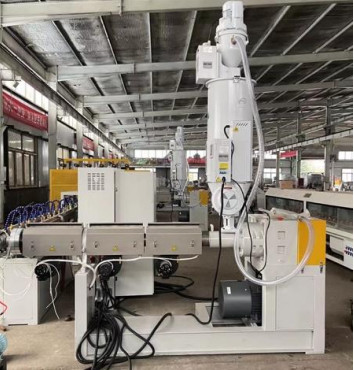

Extrusora de tornillo único 50/28

El diámetro del tornillo es de 50 mm. La longitud y el diámetro del tornillo (L / D) son de 28:1. El motor adopta AC 22kW impulsado por el inversor ABB. Max. La salida es de 0-55kg/h. El material del tornillo y el barril es nitrógeno apagado 38CrMoAlA.

Extrusora de tornillo único 55/30

El diámetro del tornillo es de 55 mm. La longitud y el diámetro del tornillo (L / D) son de 30:1. El motor adopta AC 15kW impulsado por el inversor ABB. Max. La salida es de 0-60kg/h. El material del tornillo y el barril es 38CrMoAlA nitrógeno apagado.

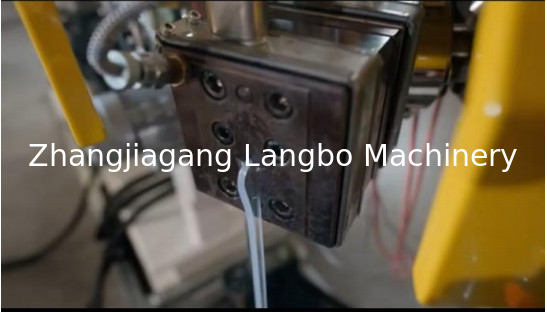

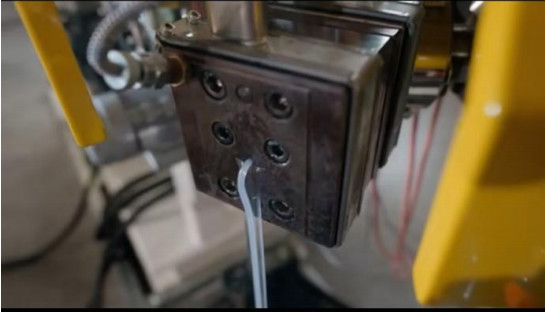

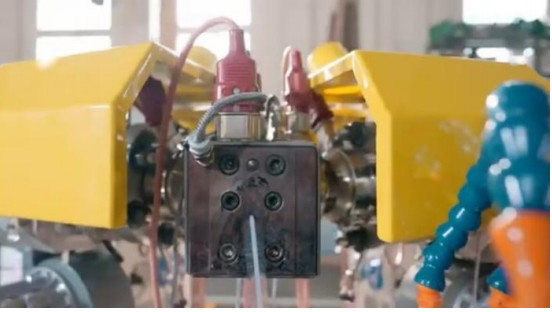

Muertes para tubos en espiral

El material del cuerpo de la matriz es el acero forjado 45#.

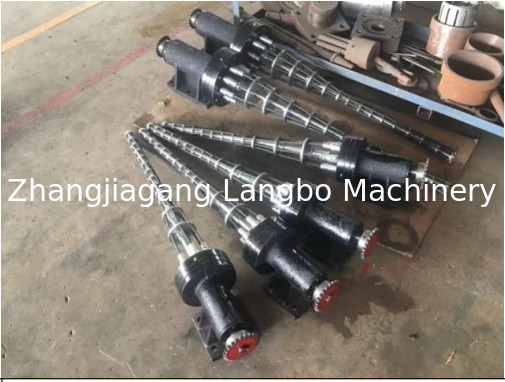

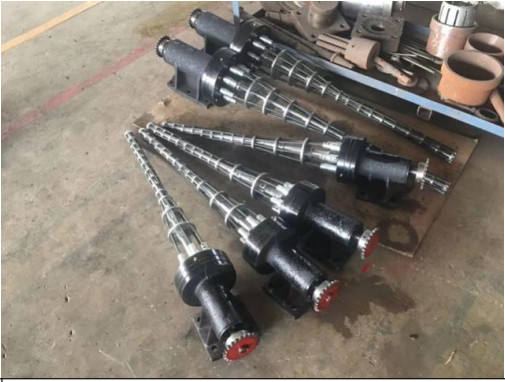

Unidad de formación:

El motor es de 2.2kW AC impulsado por el inversor ABB. La velocidad de formación es de 0-3m/min. La velocidad es controlada por el inversor.

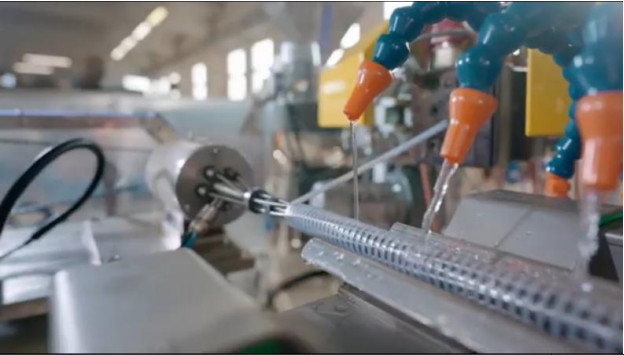

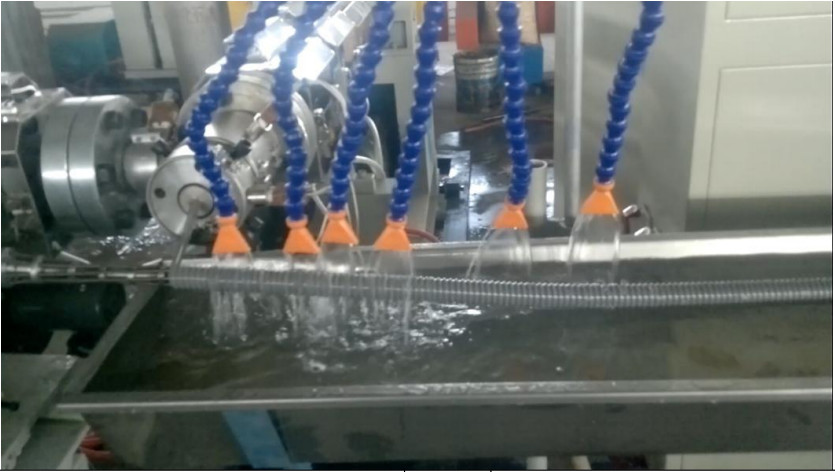

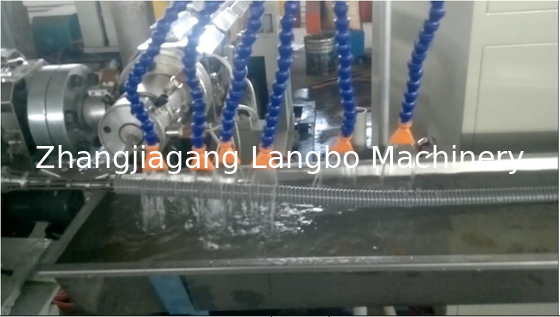

Baño de refrigeración con agua

La longitud del baño de refrigeración por agua es de 32000 mm. El material es de acero inoxidable.

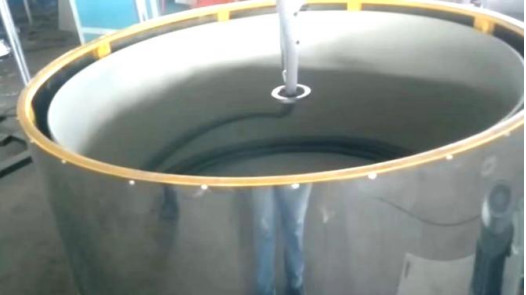

Unidad de cuerda

El material para la superficie interior de la unidad de ala es acero inoxidable.
