Línea de producción de tuberías de PVC avanzada con motor de 55kw e inversor de frecuencia ABB

Línea de producción de tuberías de PVC / Línea de extrusión de tuberías de PVC / Máquina de tuberías de PVC / Máquina para fabricar tuberías de PVC / Extrusora de tuberías de PVC

Descripción del producto

La línea de producción de tuberías dobles de PVC se desarrolla para una alta producción de extrusión de tuberías dobles.

La máquina principal es una extrusora de doble tornillo cónico SJSZ51/105 o SJSZ65/132, que está equipada con doble tubo de control individual

moldeador de pulverización de acero inoxidable para formar una línea de producción. Evita una condición de desperdicio cuando un tubo se ajusta y el otro se ve afectado.

La máquina de doble extracción automática de control individual y la cortadora se combinan con la tecnología de conformado frontal para hacer la operación más flexible.

Le permite disfrutar del beneficio económico que se obtiene al extruir tubos dobles con control independiente.

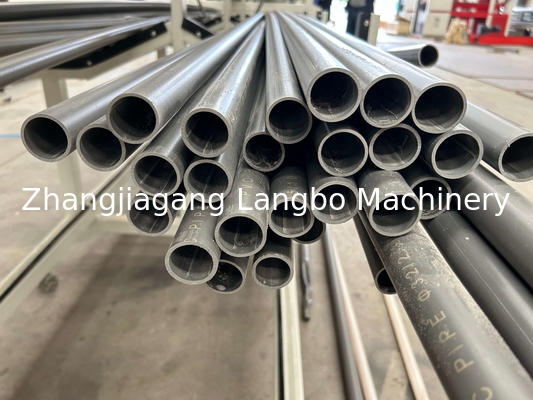

El diámetro de la tubería extruida es de 20-63 mm. Puede utilizar completamente la capacidad de extrusión de la extrusora. Incluso si produce tuberías de diámetro pequeño,

también puede obtener una gran producción.

Por lo tanto, es su mejor opción para una alta producción y eficiencia en la extrusión/línea de producción de tuberías dobles de PVC

1) extrusora de doble tornillo cónico (PVC)
2) cabezal de troquel y molde (doble)
3) unidad de calibración de vacío (doble)
4) tanque de enfriamiento por pulverización (doble)
5) unidad de arrastre y máquina de corte (doble)

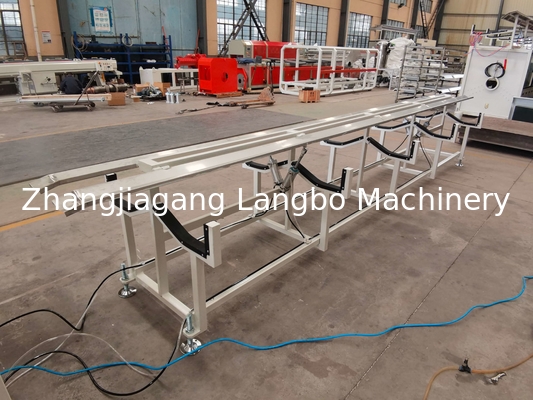

6) apilador

Detalles de la línea de extrusión:

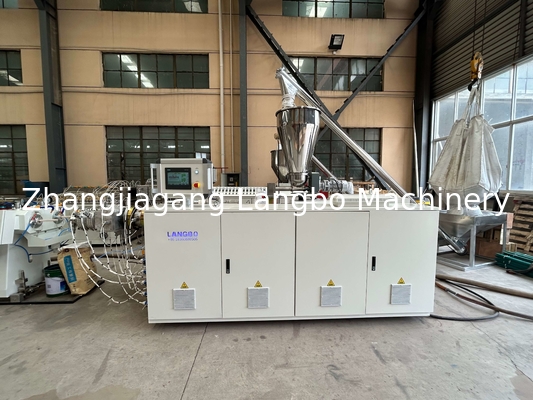

Máquina extrusora de doble tornillo

Las extrusoras se fabrican con componentes de marcas líderes para garantizar la estabilidad de la producción, la eficiencia y la durabilidad de la máquina. Debido a la característica pegajosa del material CPVC, adoptamos 45kw para la línea de extrusión para garantizar la fuerza de empuje. Mientras tanto, nuestro tornillo y barril están especialmente diseñados para disuadir los caracteres de alta corrosión.

Molde

El diseño del molde es diferente al de las tuberías de PVC normales. Tiene líneas en espiral para crear vacío interno para la tubería silenciosa. Mientras tanto, el molde gira durante la producción para crear las líneas para el interior de la tubería.

Tanque de calibración de vacío y enfriamiento

El tanque de calibración de vacío adopta una estructura de dos cámaras: las partes de calibración de vacío y enfriamiento. Tanto el tanque de vacío como el tanque de enfriamiento por pulverización adoptan acero inoxidable 304. El excelente sistema de vacío garantiza un dimensionamiento preciso de las tuberías. Alargamos el tanque de vacío y enfriamiento a 8 m. Con un proceso de enfriamiento mucho más largo, la tubería de CPVC se puede enfriar bien y tener una mejor superficie.

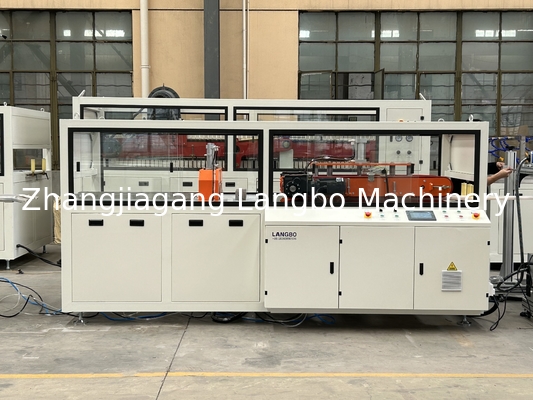

Unidad de arrastre

Adoptamos tres orugas en la máquina de arrastre para garantizar que la tubería producida funcione de manera estable y uniforme. Las unidades de arrastre pueden crear un modelo de arrastre a medida basado en requisitos de producción específicos ajustando el control general.

Unidad de corte

El codificador de alta precisión garantiza una longitud de corte precisa y estable. Con el sistema de control PLC, se puede cortar mediante operación manual según la aplicación específica. Debido a la característica de alta corrosión del material CPVC, todas las superficies de la unidad de corte adoptan acero inoxidable 304. Garantiza la vida útil de la máquina de corte.

CONTÁCTENOS:

La tubería silenciosa de UPVC es un producto nuevo y popular entre las tuberías. Tenemos mucha experiencia en el campo de producción de tuberías silenciosas de UPVC, si está interesado, contácteme. Puedo hacer una solución a medida y enviarle muchos videos de trabajo de la producción de tuberías. Espero su consulta.
