Línea de producción de perfiles de PVC de cortina Extrusora de tornillo doble cónica

Línea de producción de perfiles de cortina de PVC extrusora de doble tornillo cónico extrusora de doble tornillo

Descripción del producto

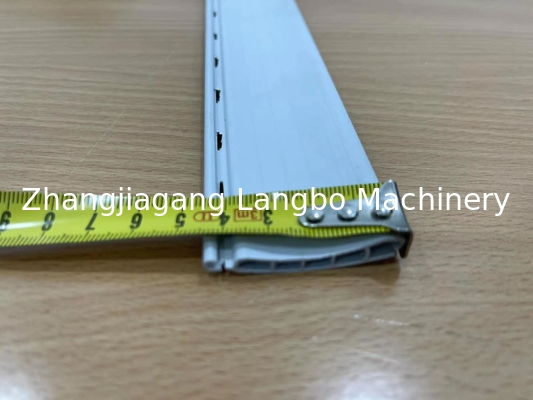

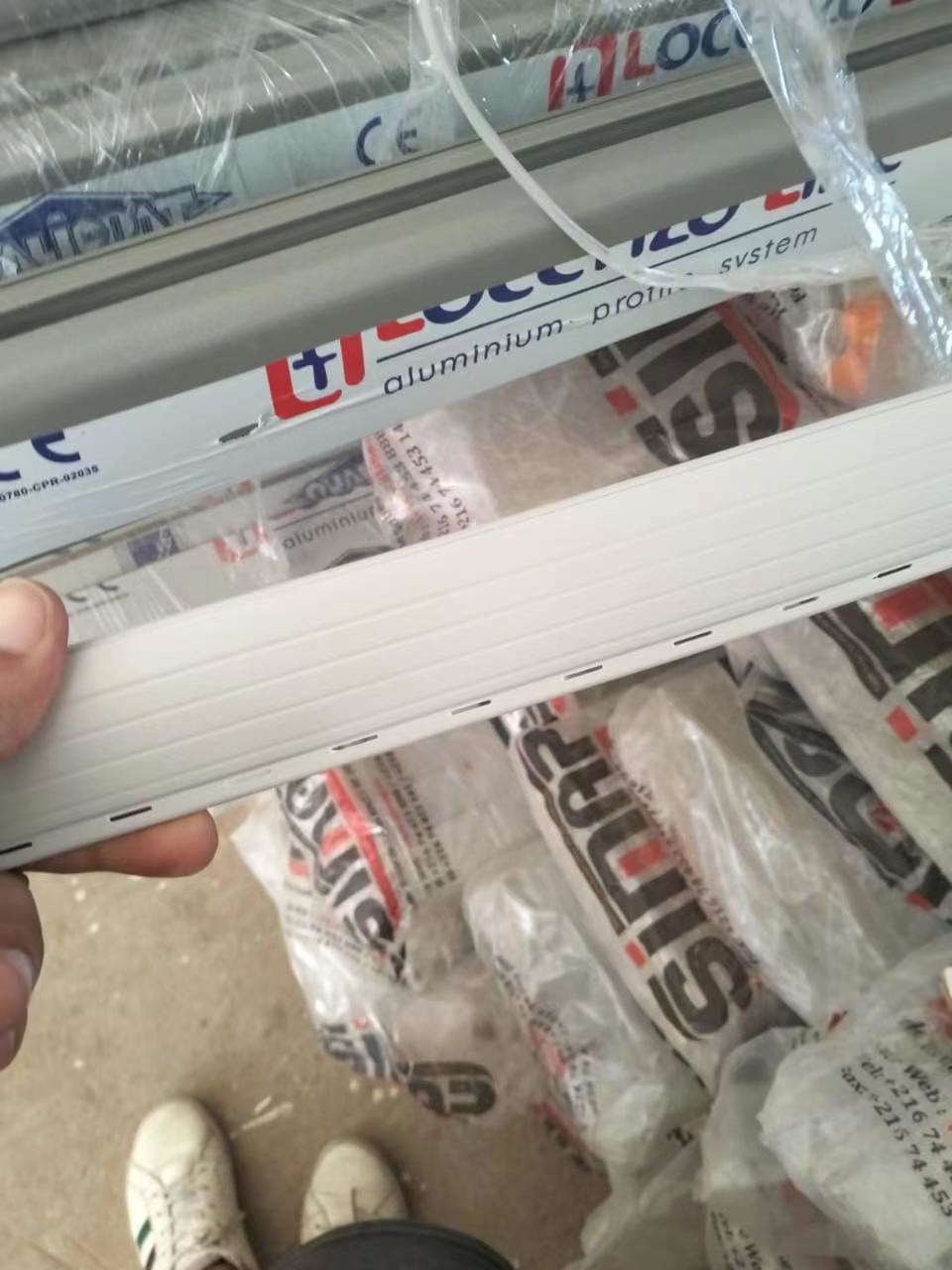

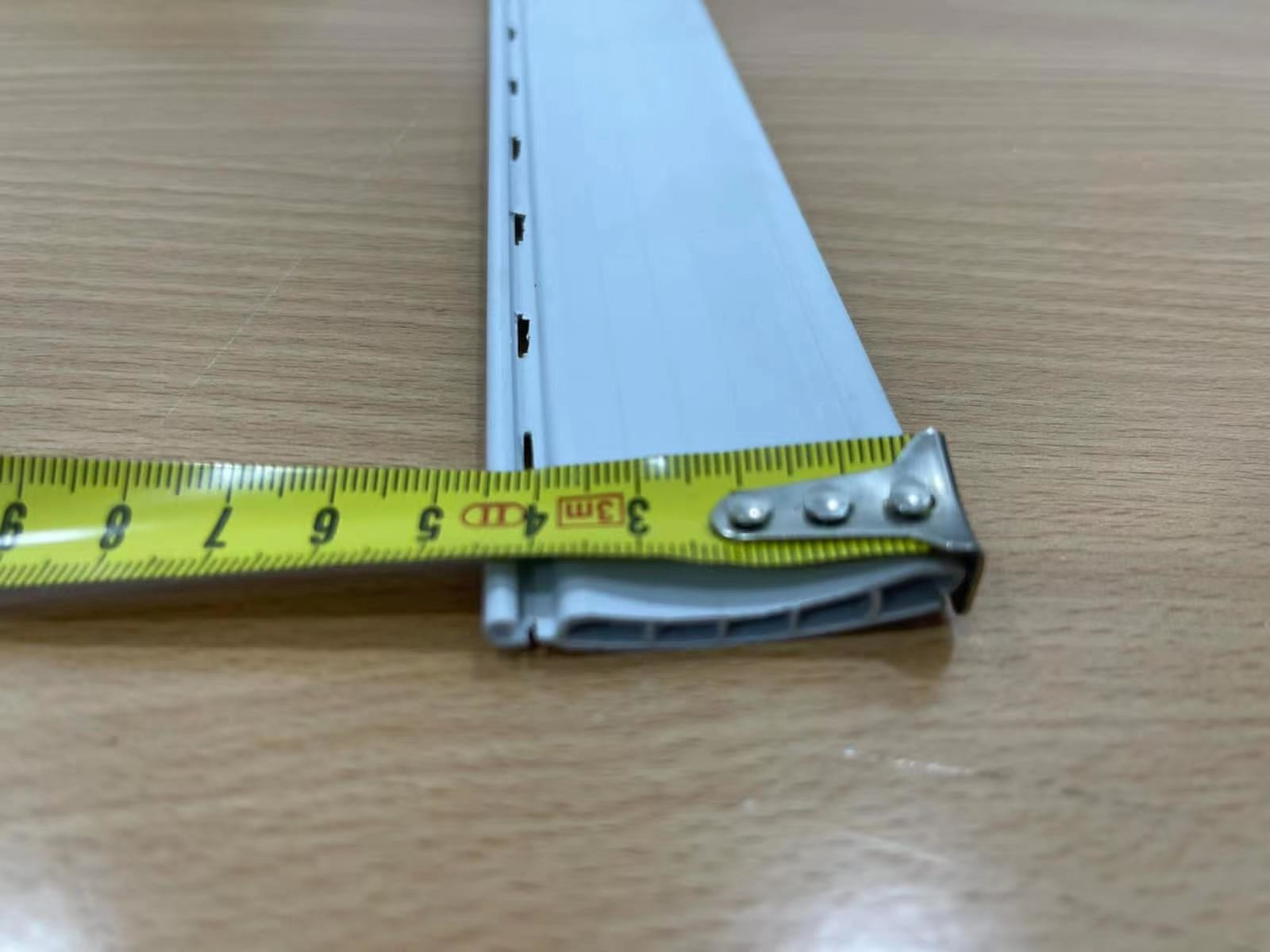

El perfil de cortina de PVC se usa ampliamente en países occidentales. Tiene características convenientes e inteligentes. Necesita usar materia prima virgen con una fórmula especial. Para fabricar perfiles de cortina de PVC suaves y de alta capacidad, nuestra máquina utilizó una extrusora de 51/105 de 22kw con una producción de 150-200 KG/H. Nuestro molde de extrusión es de material 3Cr17 con un diseño delicado del canal interno. Asegura el flujo de la materia prima en el interior y la superficie del material. La mesa de vacío y enfriamiento tiene seis metros de largo. La máquina de arrastre es de dos orugas con caucho de la mejor calidad. Tiene una larga vida útil y buena calidad. La cortadora de sierra es impulsada por un motor de CA. Tiene un ciclo de producción corto y una alta velocidad de corte.

Detalles de diseño:

Para esta línea de extrusión de perfiles de cortina de PVC, nuestros clientes quieren producir un perfil de forma especial. Por lo tanto, elegimos la extrusora SJSZ51/105 de 22kw. La extrusora se controla mediante botones. Tiene un inversor de buena calidad y contactores eléctricos. El molde se procesa especialmente para mantener el perfil con un buen rendimiento. Nuestra mesa de calibración tiene 8 metros de largo. Todas las partes de conexión de la mesa de calibración son de SUS304 de 3 mm. Nuestro caucho de arrastre tiene curvaturas especiales que aseguran la fuerza de tracción del perfil. Durante la prueba de esta línea, nuestra máquina extruye un perfil perfecto.

Especificaciones

Detalle del producto

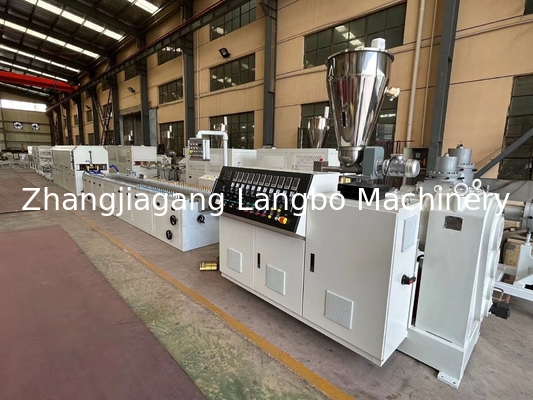

Extrusora de doble tornillo cónico

Los tornillos están diseñados y fabricados específicamente para el procesamiento de mezclas secas de polvo de PVC. Nuestro diseño de extrusora de doble tornillo cónico se adapta a las características de las materias primas, asegurando una mezcla homogénea, una mejor plastificación y eficiencia de transporte. El motor síncrono de imán permanente proporciona alta eficiencia energética para la extrusora. Equipado con un sistema de control PLC, realiza el control de toda la línea de producción en un solo sitio.

Molde

Nuestro molde se procesa mediante forjado 40Gr y se recubre con cromo duro en la superficie. El material de todas las mangas de calibración al vacío es cobre

Mesa de calibración

La mesa de calibración tiene un marco de acero estable y el material del cuerpo completo es acero inoxidable SUS 304. Tenemos un sistema de ajuste de posición multidimensional. Con un diseño preciso de las bombas de agua y el calibrador de vacío, el perfil de PVC se moldeará y enfriará rápidamente. La longitud suficiente de la mesa de calibración asegura el moldeo del perfil de PVC

Arrastre

La distribución de la fuerza a lo largo de cada oruga tiene suficiente fuerza de arrastre. Ofrecemos caucho de buena calidad para la máquina de arrastre. La presión neumática es propicia para un fácil ajuste y protección del producto.

Cortador

Adopta el método de corte con sierra. Es lo suficientemente afilado como para cortar el perfil de PVC sin destruir su estructura interna.

Apilador

El producto cortado se colocará en el apilador uno por uno. Y los trabajadores los empaquetarán en un fardo. Es útil para transportar y mover.
