Máquina extrusora de pared sólida para conductos de cables y suministro de agua de tuberías de drenaje de alcantarillado de PVC
Este grupo completo de máquinas consta de una extrusora de doble tornillo cónico, tanque de calibración al vacío, unidad de arrastre, unidad de corte, inclinador y equipo auxiliar. La extrusora de un solo tornillo y la unidad de arrastre utilizan inversores de CA importados, mientras que tanto la bomba de vacío como el motor de accionamiento incorporan componentes de alta calidad.
Opciones de configuración de la máquina
La máquina de estirar está disponible en múltiples configuraciones: tipo de dos garras, tipo de tres garras, tipo de cuatro garras, tipo de seis garras y tipo de ocho garras. Las opciones de corte incluyen corte con sierra o corte planetario, con medidores de medición de longitud adicionales y dispositivos de aumento de espesor. El grupo de máquinas ofrece un rendimiento fiable y una alta eficiencia de producción.
Capacidades de producción
Con accesorios especializados, este sistema puede producir tuberías en espiral de pared interior, tuberías huecas de pared interior y tuberías abultadas de capa central. También procesa varios materiales, incluyendo PP, PE, ABS, PPR, PEX, tuberías de núcleo de silicona y otros materiales de tubería. La máquina de corte planetario cuenta con control digital por ordenador totalmente automático con operación sencilla y rendimiento fiable, cumpliendo con los estándares avanzados del mundo.
Características técnicas y ventajas
- La estructura especial del tornillo permite una plastificación eficiente para diferentes tipos de fórmulas
- Uso flexible de extrusoras cónicas y paralelas para tuberías con diferentes niveles de presión y condiciones de CaCO3

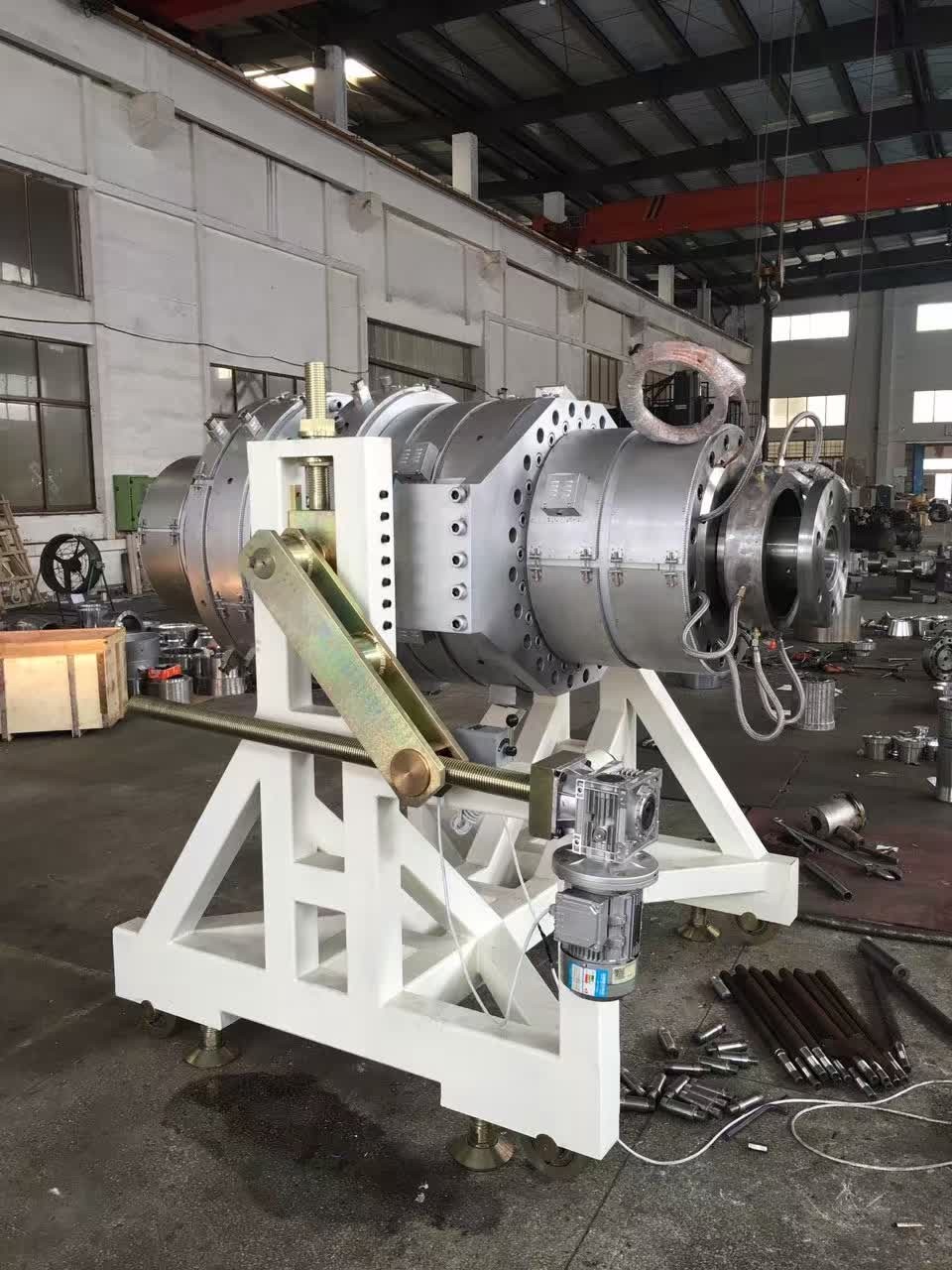

- El troquel tipo espiral reduce las costuras de fusión en las tuberías, con una alta relación de compresión que garantiza alta densidad y propiedades mecánicas superiores
- Sistema eficiente de tanque de vacío y enfriamiento de una o dos cámaras
Proceso de producción
Polvo de PVC + aditivo → mezcla → alimentador de material → extrusora de doble tornillo → molde y calibrador → tanque de vacío y enfriamiento → máquina de enfriamiento por pulverización → máquina de arrastre → máquina de corte → estante de descarga o máquina de abocardado de tuberías
Especificaciones
| MODELO |
DIÁMETRO DE LA TUBERÍA (MM) |
MODELO DE EXTRUSORA |
POTENCIA DEL MOTOR (KW) |
| LB-32F |
16-32 (CUATRO TUBERÍAS) |
SJSZ65/132 |
37 CA |
| LB-32E |
16-32 (DOBLE TUBERÍA) |
SJSZ51/105 |
22 CA |
| LB-32W |
16-32 (DOBLE TUBERÍA) |
SJSZ65/132 |
37 CA |
| LB-40E |
16-40 (DOBLE TUBERÍA) |
SJSZ51/105 |
22 CA |
| LB-40W |
16-40 (DOBLE TUBERÍA) |
SJSZ65/132 |
37 CA |
| LB-50E |
16-50 (DOBLE TUBERÍA) |
SJSZ51/105 |
22 CA |
| LB-50W |
16-50 (DOBLE TUBERÍA) |
SJSZ65/132 |
37 CA |
| LB-63W |
16-63 (DOBLE TUBERÍA) |
SJSZ65/132 |
37 CA |
Componentes de producción detallados
Alimentación de materia prima
La resina de PVC, los estabilizadores, los plastificantes y los aditivos se premezclan y se introducen en la tolva de la extrusora.

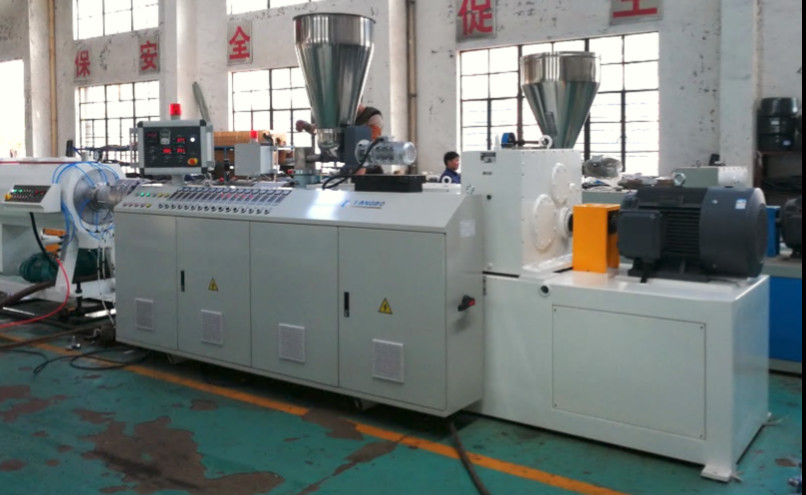

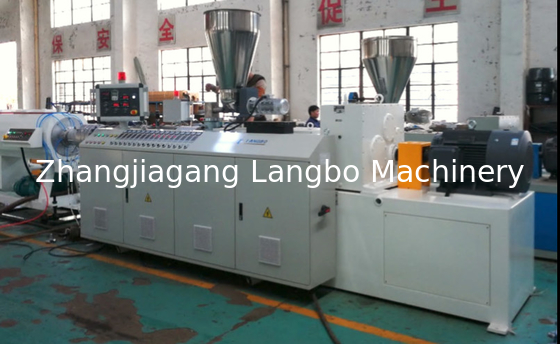

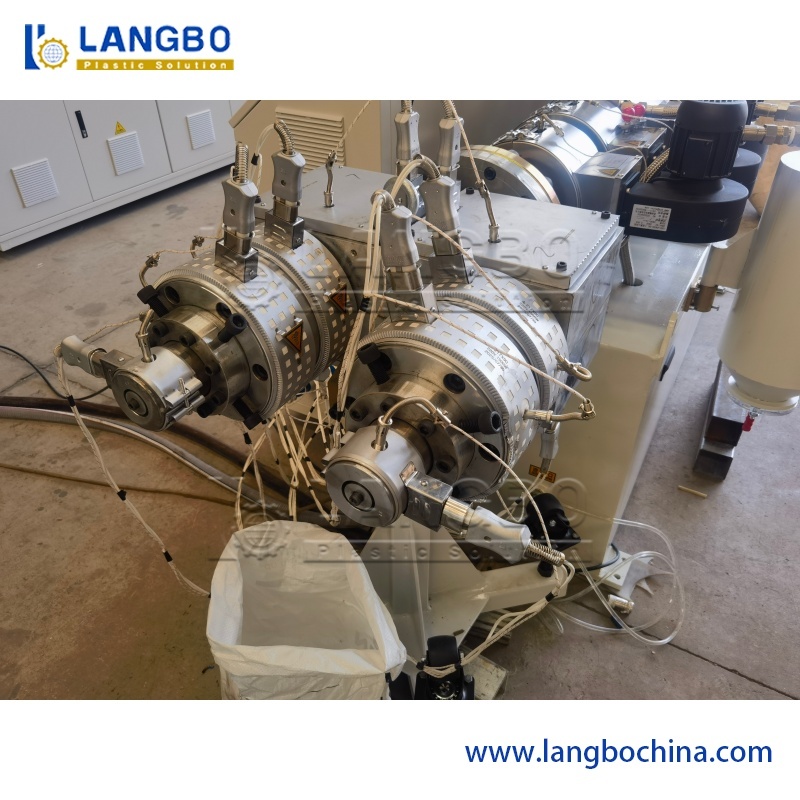

Máquina extrusora de doble tornillo
La extrusora de doble tornillo transporta, comprime y funde la mezcla de PVC bajo zonas de calentamiento controladas.

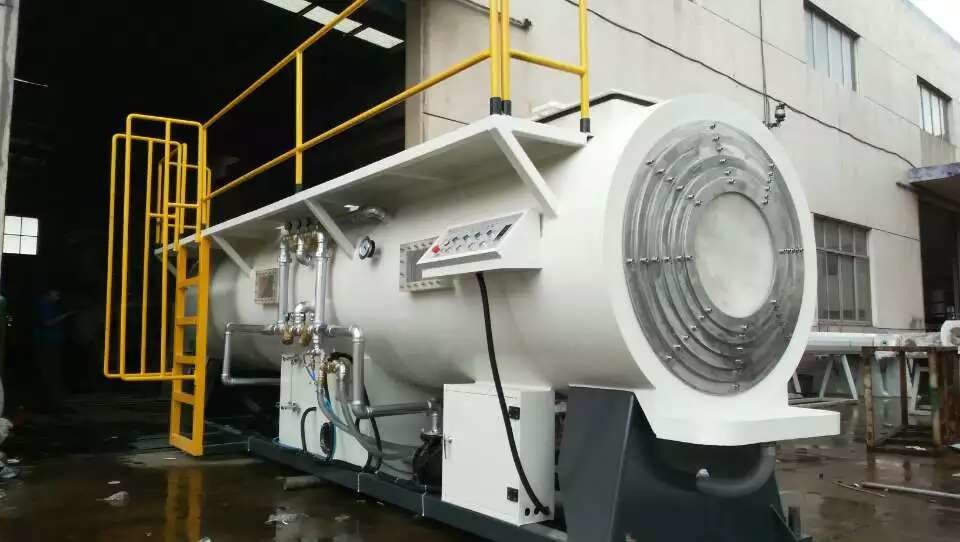

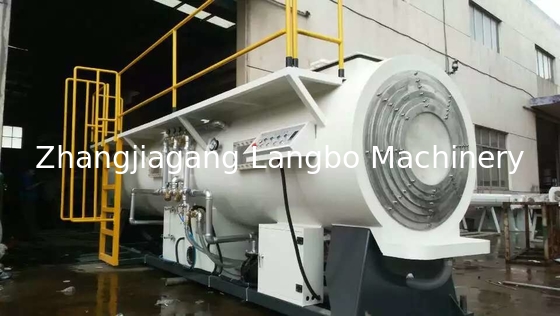

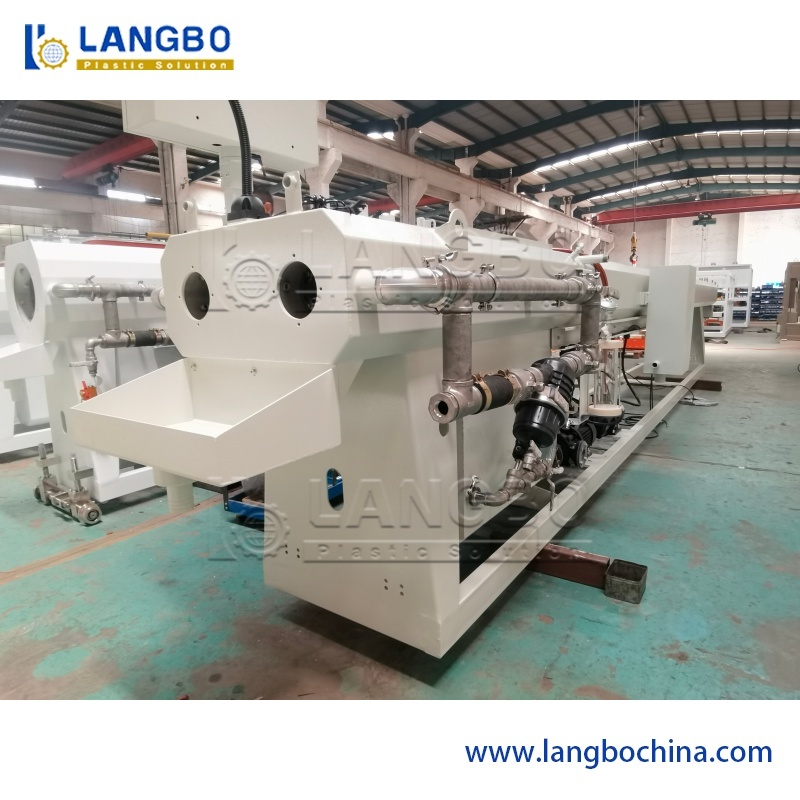

Calibración y enfriamiento al vacío
El tanque de calibración al vacío adopta una estructura de dos cámaras con secciones de calibración al vacío y enfriamiento. Tanto el tanque de vacío como el tanque de enfriamiento por pulverización utilizan acero inoxidable 304. El excelente sistema de vacío garantiza un dimensionamiento preciso de la tubería.

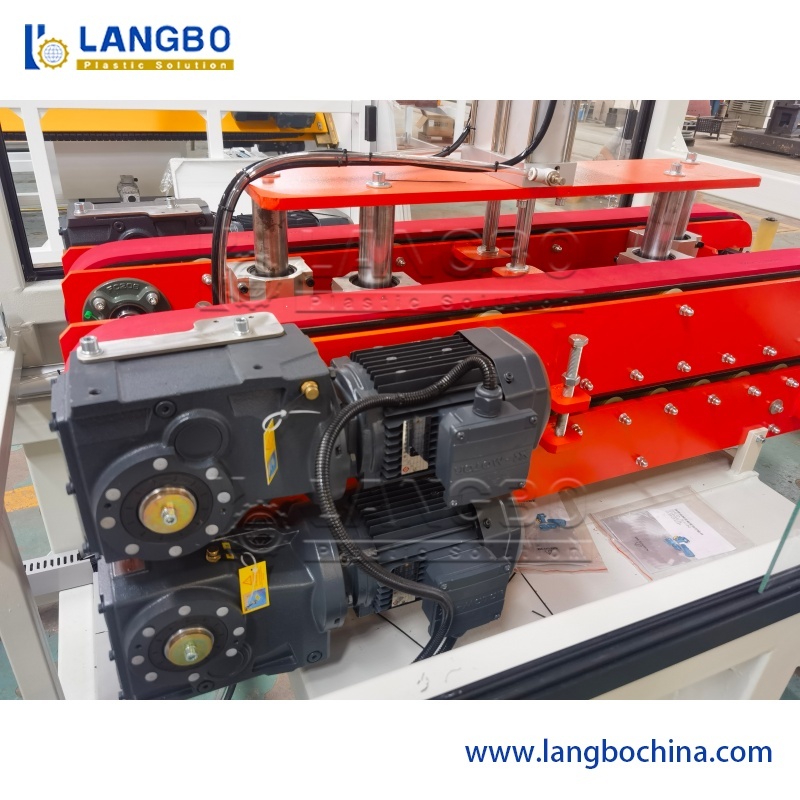

Unidad de arrastre
Las tres orugas de la máquina de arrastre garantizan un funcionamiento estable y constante de la tubería. Las unidades de arrastre se pueden adaptar a los requisitos de producción específicos mediante ajustes de control generales.

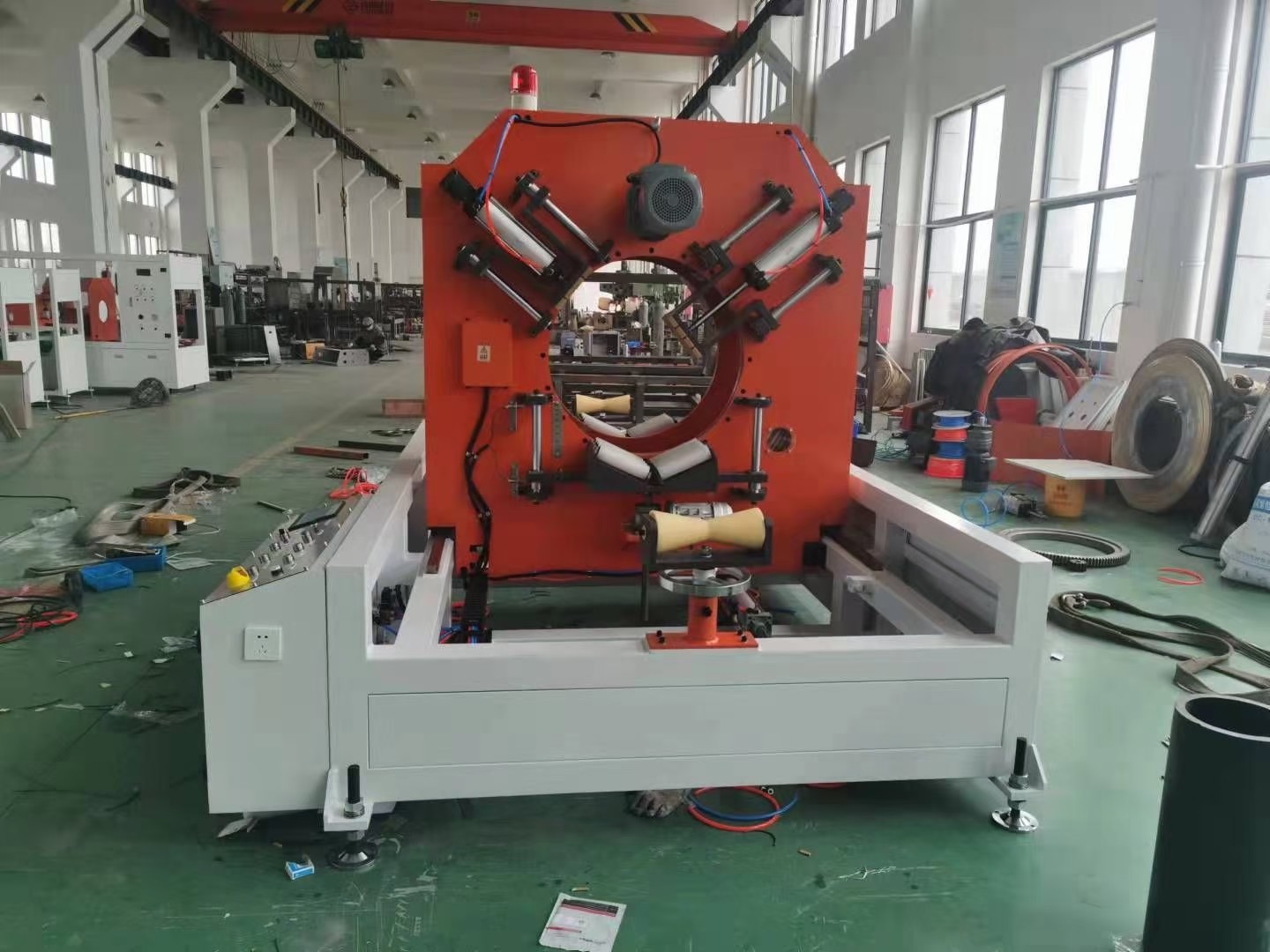

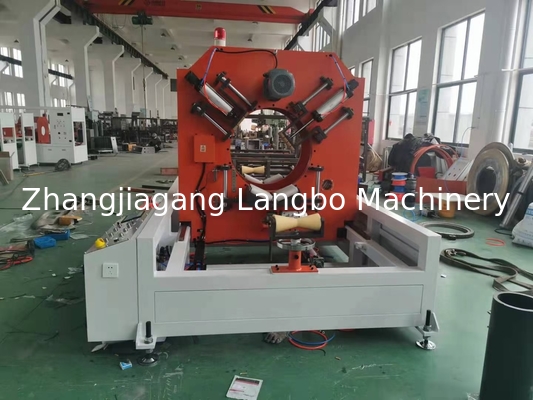

Unidad de corte
Los codificadores de alta precisión garantizan longitudes de corte precisas y estables. Con el sistema de control PLC, el corte se puede realizar manualmente según aplicaciones específicas.
Características técnicas adicionales
- El pulverizador de plástico muele fácilmente todo tipo de PVC duro y blando en polvo
- El colector de polvo reduce eficazmente la contaminación por polvo
- El ventilador principal de descarga reduce la intensidad de mano de obra del operador
- La cubierta de la puerta principal se abre para un mantenimiento conveniente y reemplazo del cortador
- El sistema de doble enfriamiento de agua y viento evita el sobrecalentamiento de los rodamientos y componentes
- Malla de polvo ajustable (15-100 mallas)
- Fácil instalación y mantenimiento con limpieza de puerta accesible
Información de entrega
- Entrega: 30 días después de la confirmación del pedido
- Garantía: 12 meses
- Pago: T/T 30% por adelantado, T/T 70% antes de la entrega
- Embalaje: Caja de madera estándar de exportación
Nuestro compromiso de servicio
- Un año de garantía para la máquina completa
- Soporte técnico 24 horas
- Instalación y puesta en marcha en el extranjero por nuestros ingenieros
- Orientación de mantenimiento post-garantía y repuestos a precios competitivos
- Servicios de capacitación integrales para una operación óptima de la máquina
Imágenes del producto
Nuestras instalaciones de fabricación
Participación en exposiciones de la industria
Capacidades de envío global
