Línea de producción de extrusión de perfiles de obturador de agua de PVC
Solución de fabricación completa para la producción de perfiles de obturador de agua de PVC y varios perfiles de PVC, incluidos perfiles de ventana/puerta, paneles de techo y sistemas de canalización.
Capacidades de producción
Esta línea de producción de perfiles de PVC especializada está diseñada para fabricar diversos perfiles de PVC con precisión. Las soluciones y moldes personalizados se desarrollan en función de los dibujos de secciones específicos de los perfiles de PVC.
Flujo de trabajo de procesamiento
- Mezcla de polvo de PVC + aditivo
- Sistema de alimentación de material
- Extrusión de doble husillo
- Moldeo y calibración
- Mesa de conformado al vacío
- Mecanismo de arrastre
- Corte de precisión

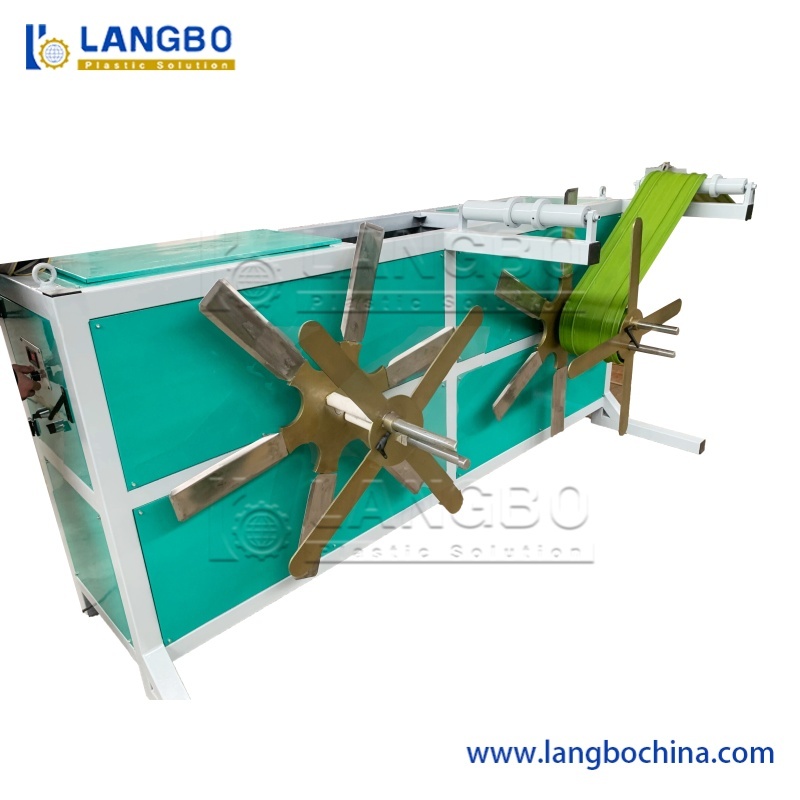

- Estante de descarga automatizado
Características técnicas
La línea de extrusión incorpora una extrusora de doble husillo cónico compatible con polvo y gránulos de PVC. Las características incluyen un sistema de desgasificación para una plastificación superior del material y tecnología de moldes de alta velocidad para una mayor productividad.
Especificaciones técnicas
| Modelo |
LB180 |
LB240 |
LB300 |
LB600 |
| Ancho máximo del producto (mm) |
180 |
240 |
300 |
600 |
| Modelo de tornillo |
SJ55/110 |
SJ65/132 |
SJ65/132 |
SJ80/156 |
| Potencia del motor |
22KW |
37KW |
37KW |
55KW |
| Agua de refrigeración (m³/h) |
5 |
7 |
7 |
10 |
| Compresor (m³/h) |
0.2 |
0.3 |
0.3 |
0.4 |
| Longitud total (m) |
18 |
22 |
22 |
25 |
Detalles de los componentes

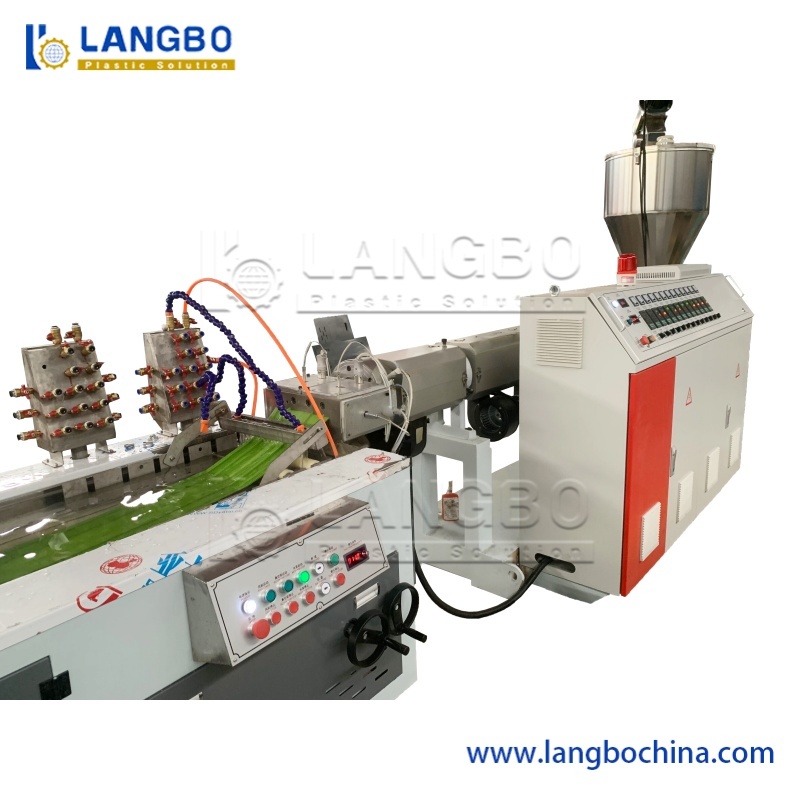

Extrusora de doble husillo cónico
Tornillos especialmente diseñados para procesar mezclas de polvo de PVC seco. Cuenta con motor síncrono de imán permanente para alta eficiencia energética y sistema de control PLC para la gestión centralizada de la línea de producción.

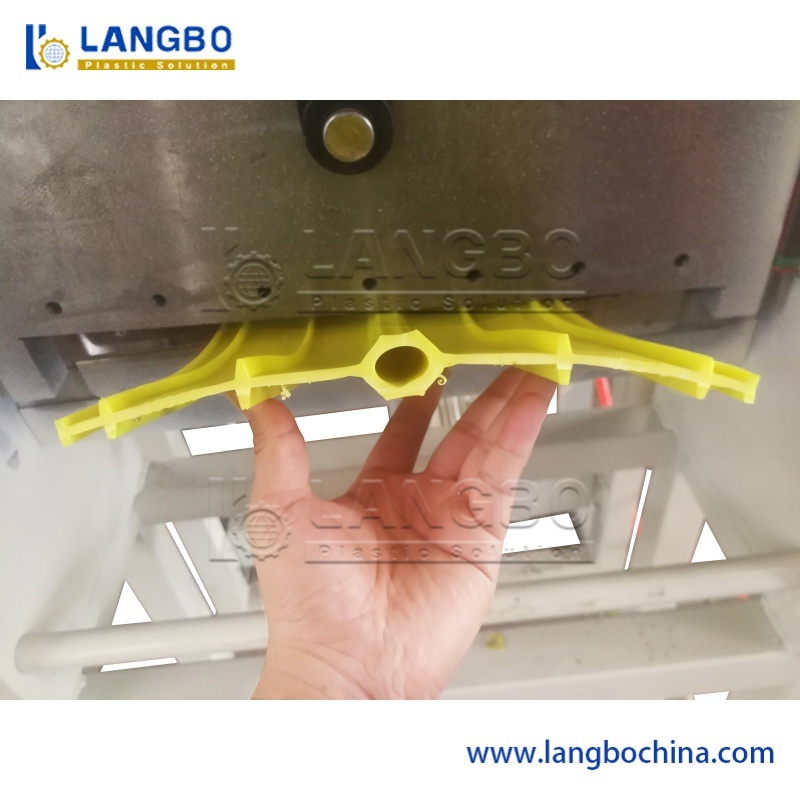

Sistema de molde de placa
Configuración de molde de doble hebra para la producción de canaletas de PVC con diseño de canal optimizado que garantiza un alto rendimiento de flujo y una fabricación de perfiles de precisión.
Mesa de calibración
Construcción robusta de marco de acero con cuerpo de acero inoxidable SUS 304. Sistema de ajuste de posición multidimensional con bombas de agua y calibradores de vacío dispuestos con precisión para un conformado y enfriamiento rápidos.

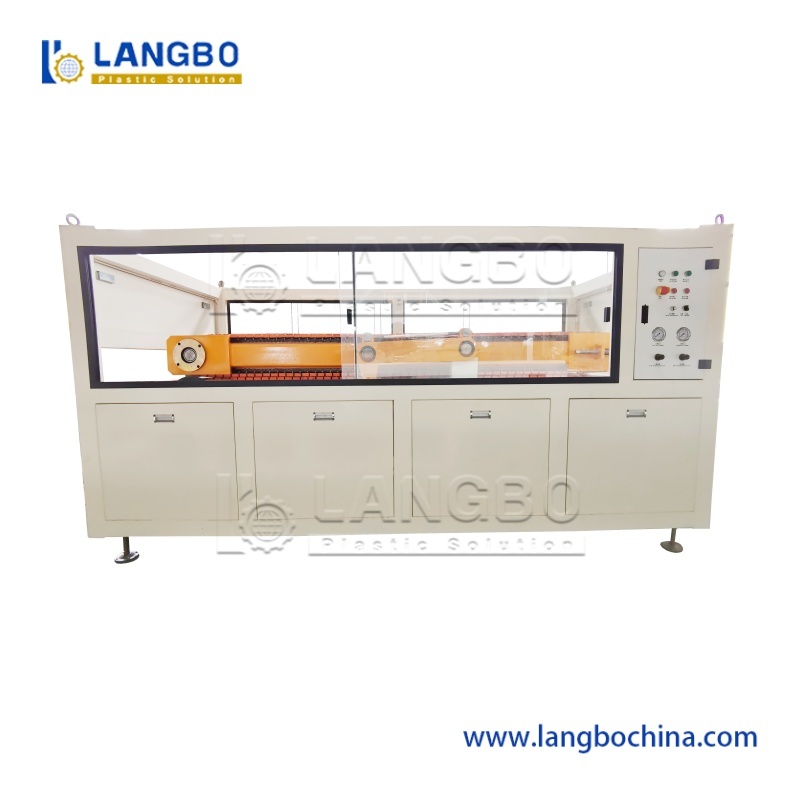

Combinación de arrastre y corte
Distribución uniforme de la fuerza en las orugas con componentes de caucho de alta calidad. Sistema de presión neumática para un fácil ajuste y protección del producto. Opciones de corte personalizables que incluyen métodos de corte sin virutas y de sierra.

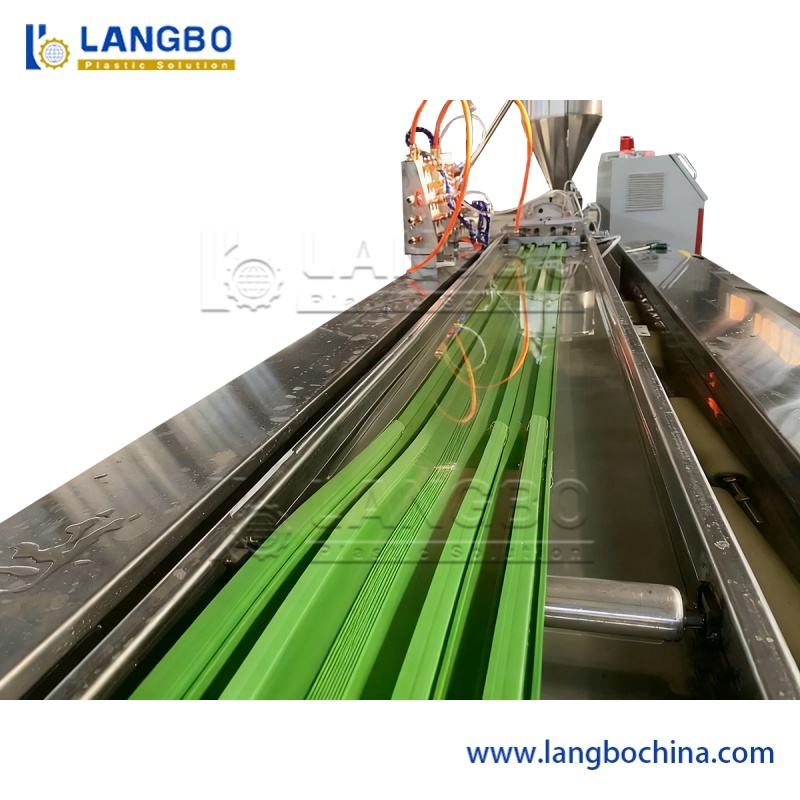

Imágenes de la línea de producción
