Datos del producto:
|
| DIÁMETRO DEL TUBO: | 16-50M M | EL PODER DEL EXTRUSOR: | 37KW |
|---|---|---|---|
| COLOR: | NEGRO ANARANJADO BLANCO | USO: | TUBO ELÉCTRICO |
| MATERIA PRIMA: | PVC | CONTROL: | AUTOMÁTICO |
| Alta luz: | Tubos de plástico de la línea de extrusión,Tubería de PVC Línea de Producción |
||
TUBO ELÉCTRICO DEL CONDUCTO DOS DEL PVC QUE HACE EL DIÁMETRO 16-50M M DE LA MÁQUINA
COMPONENTES Y CARACTERÍSTICAS:
La línea eléctrica de la protuberancia del tubo del conducto de los filamentos de doble del PVC se solicita fabricar el tubo eléctrico del conducto del PVC con el diámetro del tubo 16-32m m, 16-50m m y de diversas clases de la presión que se aplica en los campos del edificio, arquitectura, comunicación de las telecomunicaciones, etc….
Cubriendo una amplia gama de diámetros, suministramos las mangas de la calibración del vacío que se utilizan dentro de los tanques de vacío para el proceso de la calibración.
Características
Alto desgaste - resistente
Calibración externa definida del diámetro
Gama de productos
Proporcionamos los tanques de vacío para el proceso de la calibración y de enfriamiento de los tubos plásticos que cubren los diámetros de 16 a 800 milímetro. Todos nuestros tanques se construyen en el acero inoxidable que garantiza la ausencia total de corrosión. El movimiento longitudinal motorizado deja la colocación exacta y rápida durante el proceso.
El tanque de acero inoxidable
Movimiento longitudinal impulsado por motor
Gama de productos
Diámetros de 16 a 800 milímetro
Longitud de 6 a 9 mt del tanque de vacío
Los tanques de enfriamiento se fabrican del acero inoxidable SUS304. Los sellos en la entrada y el oulet de los tanques han sido istead desarrollado del sello del cepillo del ase de los sellos de goma que este desarrollo dejó para cambiar el diámetro más rápidamente. La ayuda de tubo en los tanques es tipo ayudas del rodillo.
Una amplia gama de unidades del recorrido-apagado permiten que suministremos a los clientes la solución ideal para un radio de acción del diámetro de 16 a 800 milímetros. Suministramos la oruga y el correa-tipo unidades del recorrido-apagado en nuestras corrientes del tubo abajo.
Caterpillar es conducido por la CA o la impulsión serva
Sincronización con velocidad del extrusor
Ajuste de la velocidad por el inversor
Gama de productos
Pistas de Caterpillar de 2 a 8
Varios tipos de cortar las unidades para los usos del tubo. Para los tubos del medio y del diámetro grande, suministramos nuestras unidades que cortan planetarias. Para los tubos de diámetro bajo, ofrecemos nuestra guillotina y vimos el cortador.
Cortador planetario:
Tubos rígidos que cortan y que chaflanan
Sincronización con velocidad del extrusor
Coste de mantenimiento bajo
Velocidad que corta ajustable
Gama de productos: Gama de 50 a 800 milímetro del tubo
Cortador de la sierra:
Cortando los tubos hasta 63 milímetros
Coste de mantenimiento bajo
Velocidad que corta ajustable
Cortando los tubos hasta 63 milímetros
Gama de 16 a 63 milímetro del tubo
Cortador de la guillotina: GK 32 ofrece
Diseño especial para los tubos
Polvo y sistema que corta sin rebabas
Coste de mantenimiento bajo
El diseño especial de esta máquina con la adaptación necesaria de las herramientas PP y PVC residual bas de los tubos de las aguas y de las aguas residuales hecho posible. La máquina completamente automática que está corriendo en línea.
Con el diseño especial de esta máquina es la producción de la capacidad muy alta es posible. Puede también producir el tubo del 150cm. también dependiendo de peticiones del cliente también fabricamos la máquina belling manual especial
La máquina belling es capaz de belling PE, PP, tubos del PVC y los tamaños se pueden especificar en estándares internacionales.
Trabajando síncrono con la tubería, sin ninguna máquina humana de la intervención puede tomar los tubos de la línea entonces para hacer belling.
El grado de la calefacción del tubo y la presión de soplo pueden ser ajustados.
Con la característica de la amplia selección en la pantalla táctil, el despilfarro del tubo puede ser prevenido.
Usando sistema interno del PLC, la máquina puede trabajar independientemente de línea del tubo.
LB-32 es el modelo que tiene la capacidad más alta. Para este modelo, la gama del diámetro de 16-32m m, se diseña para producir 4 zócalos por ciclo.
LB-63 es el modelo que tiene la capacidad más alta también. Para este modelo, la gama del diámetro de 16-63m m, se diseña para producir 2 zócalos por ciclo.

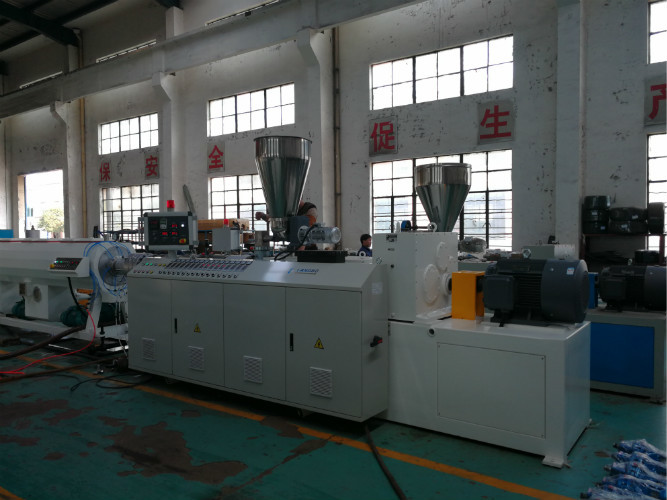

La protuberancia completa consiste en elementos siguientes:

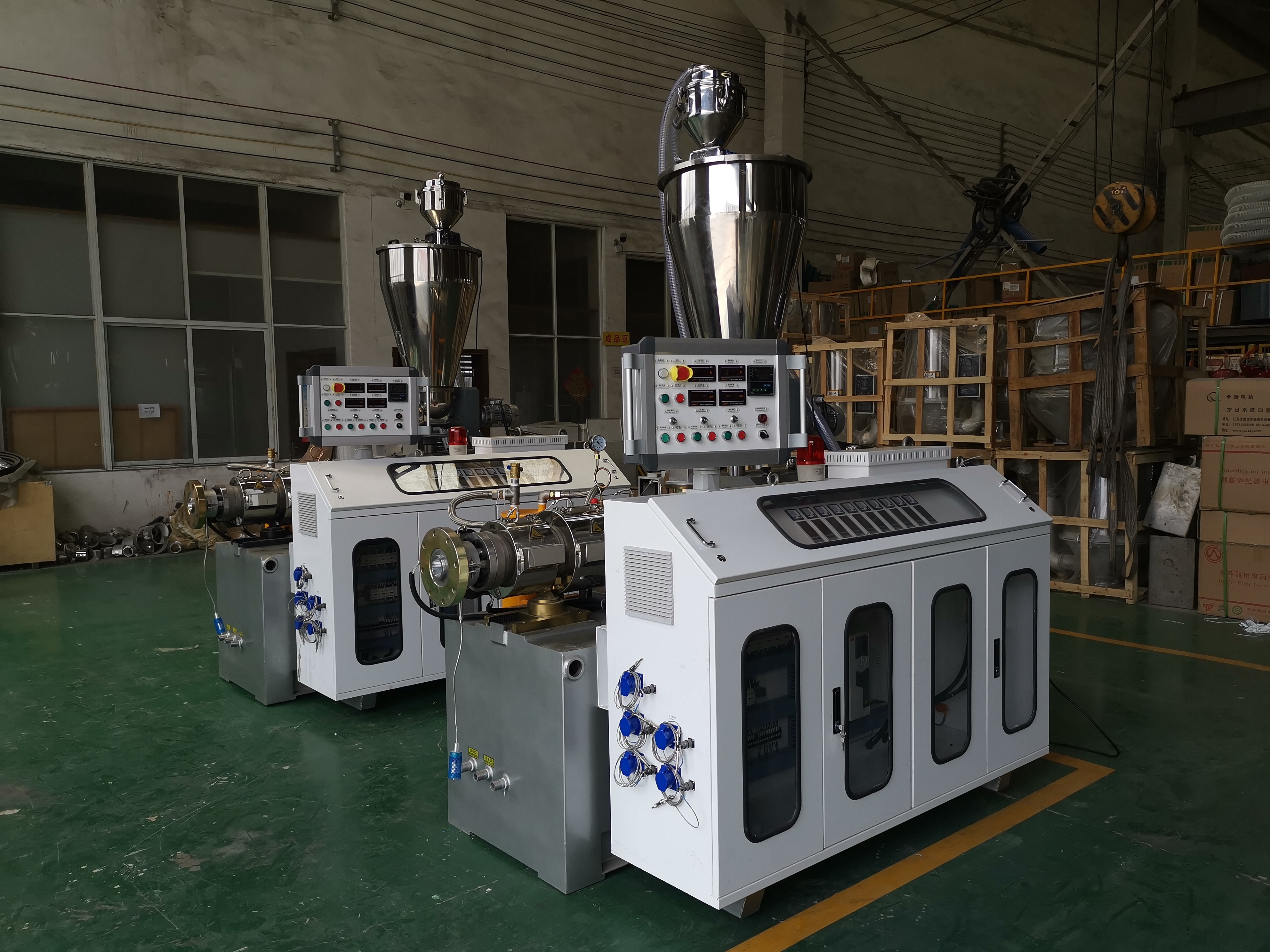

Se utiliza para derretir y revolver el material plástico. Adaptamos el tornillo y el tipo especiales del barril que proporcionan la mezcla perfecta y homogéneo.
Utilizamos la caja de engranajes especial para el extrusor que tiene los impactos axiales. Transfiera el motor al tornillo. Para el consumo de electricidad de reducción al mínimo, utilizamos la marca famosa de motor impulsor de “SIEMENS” en nuestro extrusor. El sistema de la automatización diseñado con el regulador del PLC y del panel táctil puede ser seleccionado.

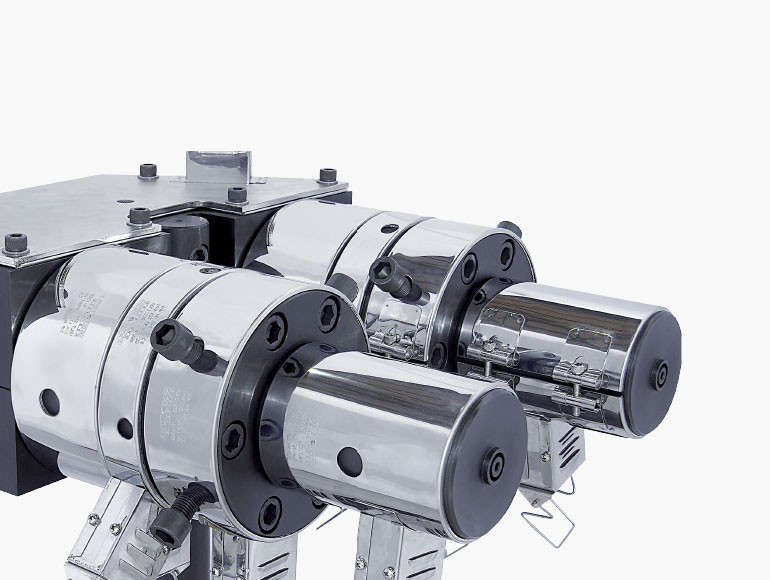

La cabeza del dado y morir sistema se fabrica con los canales de flujo del derretimiento diseñados para asegurar excelente rendimiento en la gama entera de diámetro del tubo. Según la característica material del tubo, el diseño de la cabeza del dado y morir cambios de sistema e incluso en la alta presión de la protuberancia. Da resultado perfecto.
Los tanques de vacío se fabrican con acero inoxidable.
Nuestras bocas que diseñan para el funcionamiento de enfriamiento máximo. El agua refrescada asperja al tubo plástico caliente fuera de la cara de las bocas.
Con la bomba de agua del poder más elevado, el agua refrescada puede alcanzar para instalar tubos totalmente.
La nuestra presión del tanque de vacío puede ser ajustada, así que la presión del vacío se puede fijar según el requisito del tubo. Nosotros junta de aislamiento para cada tapa en el tanque de vacío. Esto para salida del vacío y el consumo de energía de reducción al mínimo.

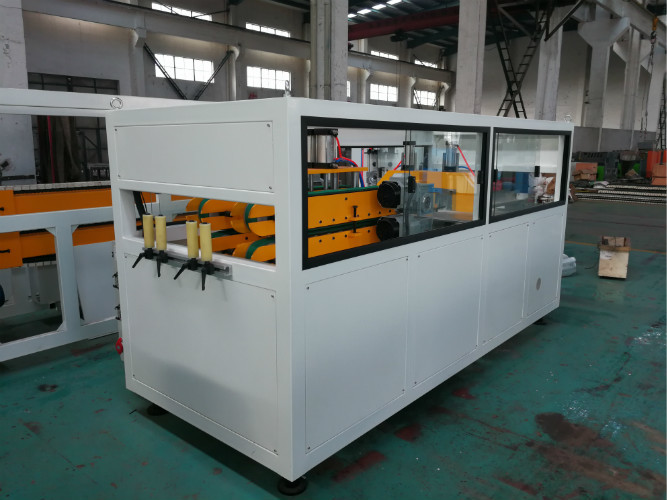

El recorrido-apagado de la correa se utiliza para la protuberancia de alta velocidad del pequeño tubo. está libre de la vibración y asegura el control excelente incluso en la velocidad.
Con el material hemos utilizado en nuestro recorrido-offs, tenemos adherencia muy buena al tubo y aseguramos el resbalón prevenido.
La velocidad necesaria para fijar de correas se puede cambiar con el inversor eléctrico. Diversa línea velocidades se ajusta usando el panel de control fácilmente.
La unidad que corta automática, de que es solución ideal para los tubos pequeños y de la talla media. Trabaja synchronic con el recorrido-apagado de la correa.
La longitud de tubo que se cortará se ajusta fácilmente vía la pantalla táctil.
La medida de la longitud de tubo por codificar longitud tan deseada puede cortar exacto.
ESPECIFICACIONES:
| MODELO | DIÁMETRO DEL TUBO (MILÍMETROS) | MODELO DEL EXTRUSOR | PODER DEL MOTOR (KILOVATIOS) |
| LB-32F | 16-32 (TUBO CUATRO) | SJSZ65/132 | CA 37 |
| LB-32E | 16-32 (TUBO DOBLE) | SJSZ51/105 | CA 22 |
| LB-32W | 16-32 (TUBO DOBLE) | SJSZ65/132 | CA 37 |
| LB-40E | 16-40 (TUBO DOBLE) | SJSZ51/105 | CA 22 |
| LB-40W | 16-40 (TUBO DOBLE) | SJSZ65/132 | CA 37 |
| LB-50E | 16-50 (TUBO DOBLE) | SJSZ51/105 | CA 22 |
| LB-50W | 16-50 (TUBO DOBLE) | SJSZ65/132 | CA 37 |
| LB-63W | 16-63 (TUBO DOBLE) | SJSZ65/132 | CA 37 |
