Línea multi de la protuberancia del tubo de las capas PE con poder de las unidades 90KW del cortador de Offs del recorrido

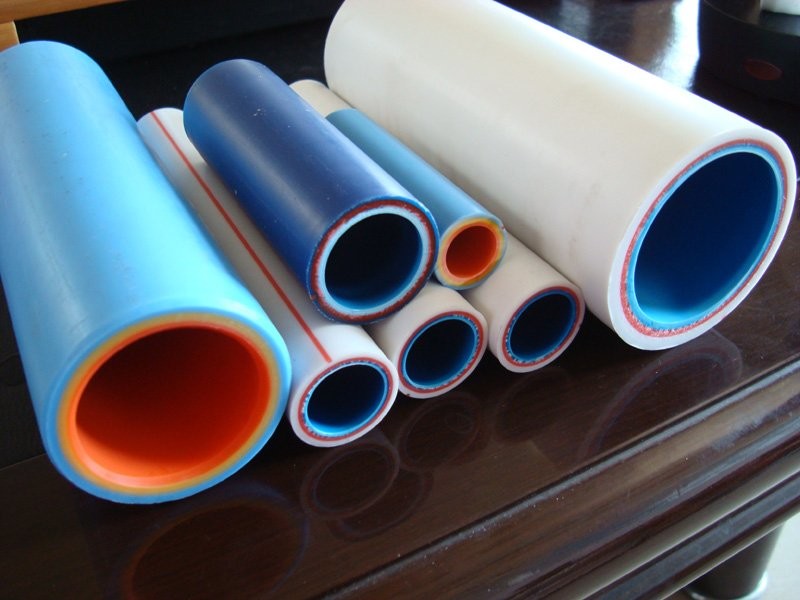

LÍNEA DE EXTRUSIÓN DE TUBOS MULTICAPA DE PE CON UNIDADES DE ARRASTRE Y CORTE


Este conjunto se compone de la extrusora de un solo tornillo, tanque de calibración al vacío, arrastre, cortadora, apiladora o máquina de ensanchamiento, etc.

La extrusora y el arrastre adoptan el dispositivo de control de frecuencia de CA importado. La bomba de vacío y el motor de arrastre emplean productos superiores. Se diseñan arrastres de diferentes especificaciones, como dos orugas, tres orugas, cuatro orugas, seis orugas, etc., para diferentes requisitos. Se puede elegir el tipo de corte con hoja de sierra o el tipo de corte planetario. Se le adjunta adicionalmente un aparato de medición de longitud y un dispositivo de aumento de espesor. La unidad tiene un rendimiento fiable y una alta eficiencia de producción.

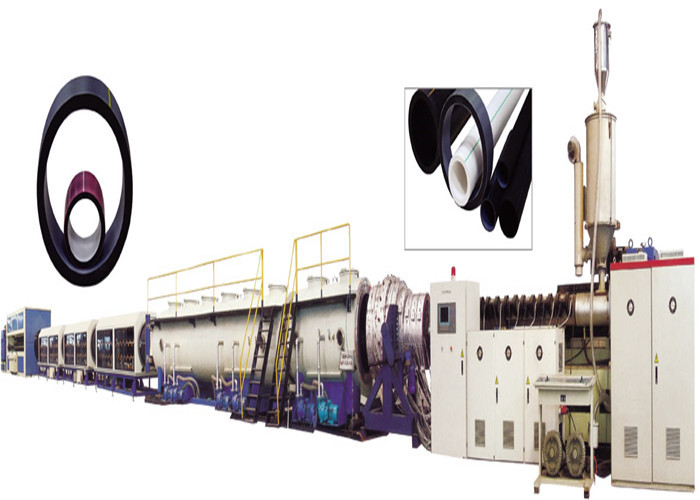

LAS LÍNEAS DE EXTRUSIÓN COMPLETAS CONSISTEN EN LOS SIGUIENTES ELEMENTOS:

• Extrusora de un solo tornillo:

Se utiliza para fundir y mezclar material plástico. LANGBO adapta un tipo especial de tornillo y barril que proporciona una mezcla perfecta y homogénea. Nuestra extrusora tiene una capacidad de 2,5 kg/h a 1000 kg/h para tubos de PE.

Utilizamos una caja de cambios especial para la extrusora que tiene rodamientos axiales. Transfiere la potencia del motor al tornillo. Para minimizar el consumo de electricidad, utilizamos la famosa marca de motor de accionamiento "" en nuestra extrusora. Se puede seleccionar un sistema de automatización diseñado con PLC y controlador de panel táctil.

• Cabezal de extrusión:

Nuestro diseño de cabezal de extrusión proporciona una viscosidad ideal al material fundido para la producción de tubos. Da forma de tubo o de otra forma al plástico después del procesamiento. Todas las caras en contacto con el plástico están pulidas, de modo que las pérdidas por fricción se minimizan.

LANGBO produce cabezales de extrusión para tubos de una sola capa, dos capas y multicapa. Cabezal con cubierta de foil. Cabezal de extrusión para recubrimiento de plástico sobre tubería de acero y otros cabezales de extrusión especiales.

• Tanque de vacío:

Los tanques de vacío LANGBO se fabrican con acero inoxidable.

Nuestros boquillas están diseñadas para un máximo rendimiento de enfriamiento. El agua fría se rocía sobre la cara exterior del tubo de plástico caliente desde las boquillas.

Con una bomba de agua de alta potencia, el agua fría puede alcanzar completamente el tubo.

La presión de nuestros tanques de vacío se puede ajustar, por lo que la presión de vacío se puede fijar según los requisitos del tubo.

Utilizamos juntas de sellado en cada tapa del tanque de vacío. Esto detiene las fugas de vacío y minimiza el consumo de energía.

• Arrastres:

Con el material que hemos utilizado en nuestros arrastres, tenemos muy buena adherencia al tubo y aseguramos que no haya deslizamientos.

La velocidad necesaria para la configuración de las paletas se puede cambiar con un inversor eléctrico. Las diferentes velocidades de línea se ajustan fácilmente utilizando el panel de control.

Fabricamos arrastres según el diámetro del tubo, desde 2 paletas hasta 10 paletas.

Nuestros arrastres pueden funcionar de forma síncrona con la línea de producción. A medida que aumenta automáticamente la velocidad de la extrusora, aumenta la velocidad de los arrastres.

• Cortadora:

La sierra planetaria LANGBO corta el tubo a la longitud diseñada sin rebabas.

La velocidad de corte durante el corte es síncrona con la velocidad de la línea mediante PLC, por lo que se proporciona una longitud precisa.

La longitud del tubo a cortar se ajusta fácilmente a través de la pantalla táctil.

La longitud del tubo se mide con un codificador, por lo que se puede cortar la longitud deseada con precisión.

• Mesa de volteo: Funciona con un cilindro neumático.

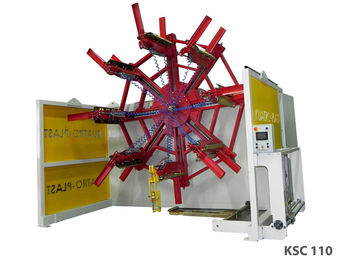

• Enrolladora:

La enrolladora de tubos de plástico LANGBO está diseñada para enrollar tubos de PE, tubos corrugados y tubos de goteo. Utilizamos un motor de par para posicionar el tubo en la enrolladora, lo que proporciona precisión en el enrollado.

Nuestras enrolladoras pueden enrollar tubos de 16 mm de diámetro hasta 125 mm de diámetro.

Con el ajuste de par, la tensión del tubo que proviene de la línea se puede ajustar fácilmente y al final del enrollado, el rollo se retira muy fácilmente también.


Todas las líneas de extrusión de tubos pueden equiparse con variosequipos auxiliarespara satisfacer las solicitudes de nuestros clientes y proporcionar soluciones de una sola fuente.



ESPECIFICACIONES:
