Cadena de producción de la puerta del PVC/de WPC del plástico diámetro del tornillo de 65m m/de 132m m

Línea plástica de madera plástica línea cadena de producción máquina de la protuberancia del perfil del PVC de los PP PE de la puerta de WPC de los skirtings de WPC

Descripción:

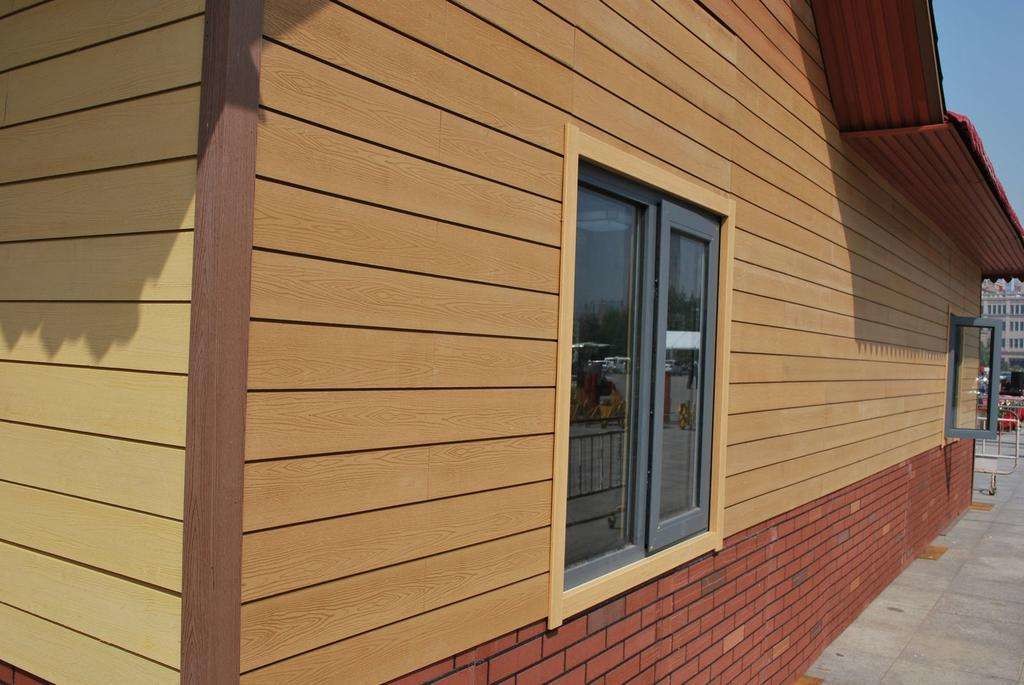

La máquina plástica del perfil del PVC uso principal el PVC, UPVC como materias primas, la producción de diversas clases de puertas plásticas y de perfiles de Windows (perfiles plásticos, de tronco de cable eléctrico decorativo de los perfiles, de perfil de la ventana, de tablero del techo), el etc.

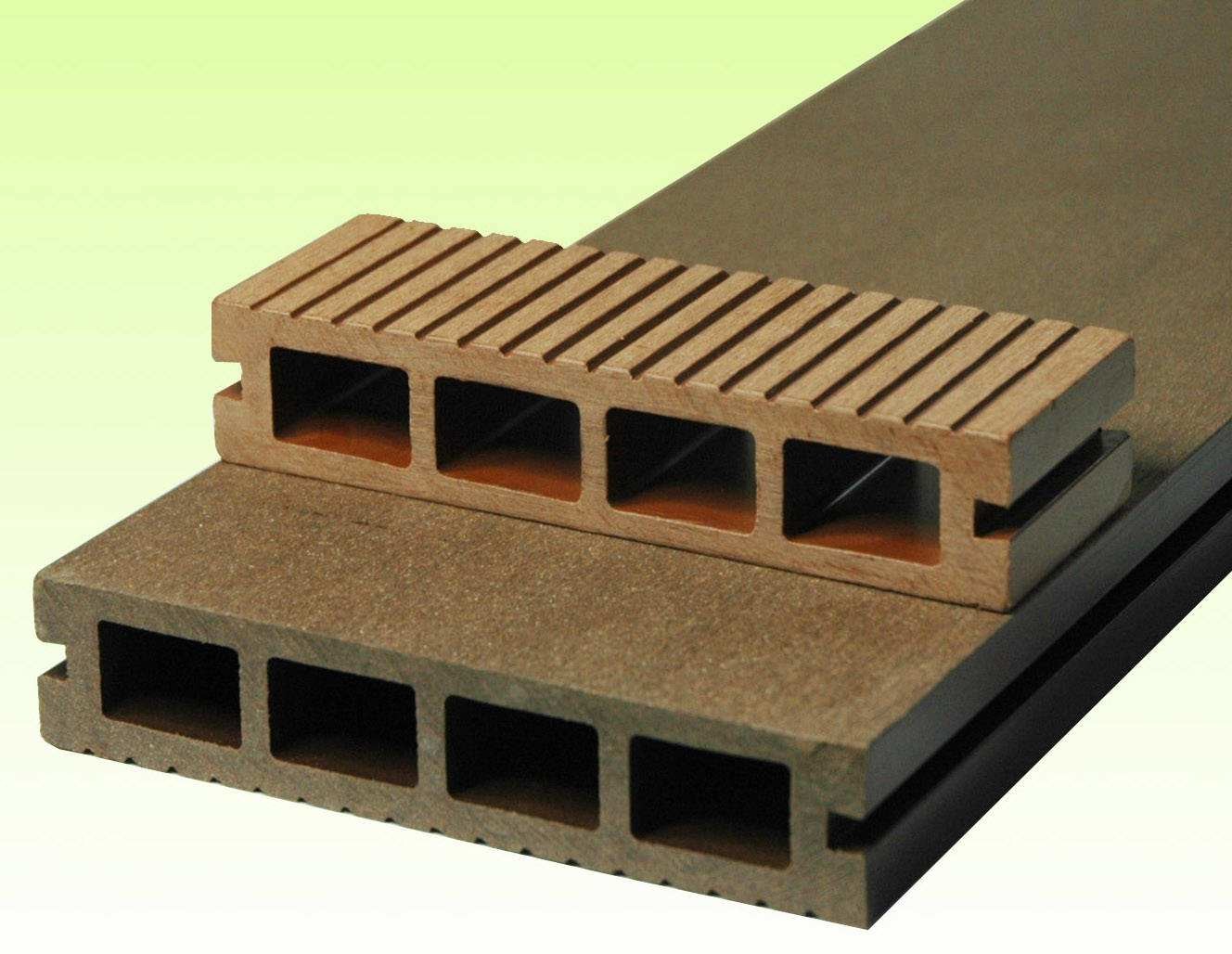

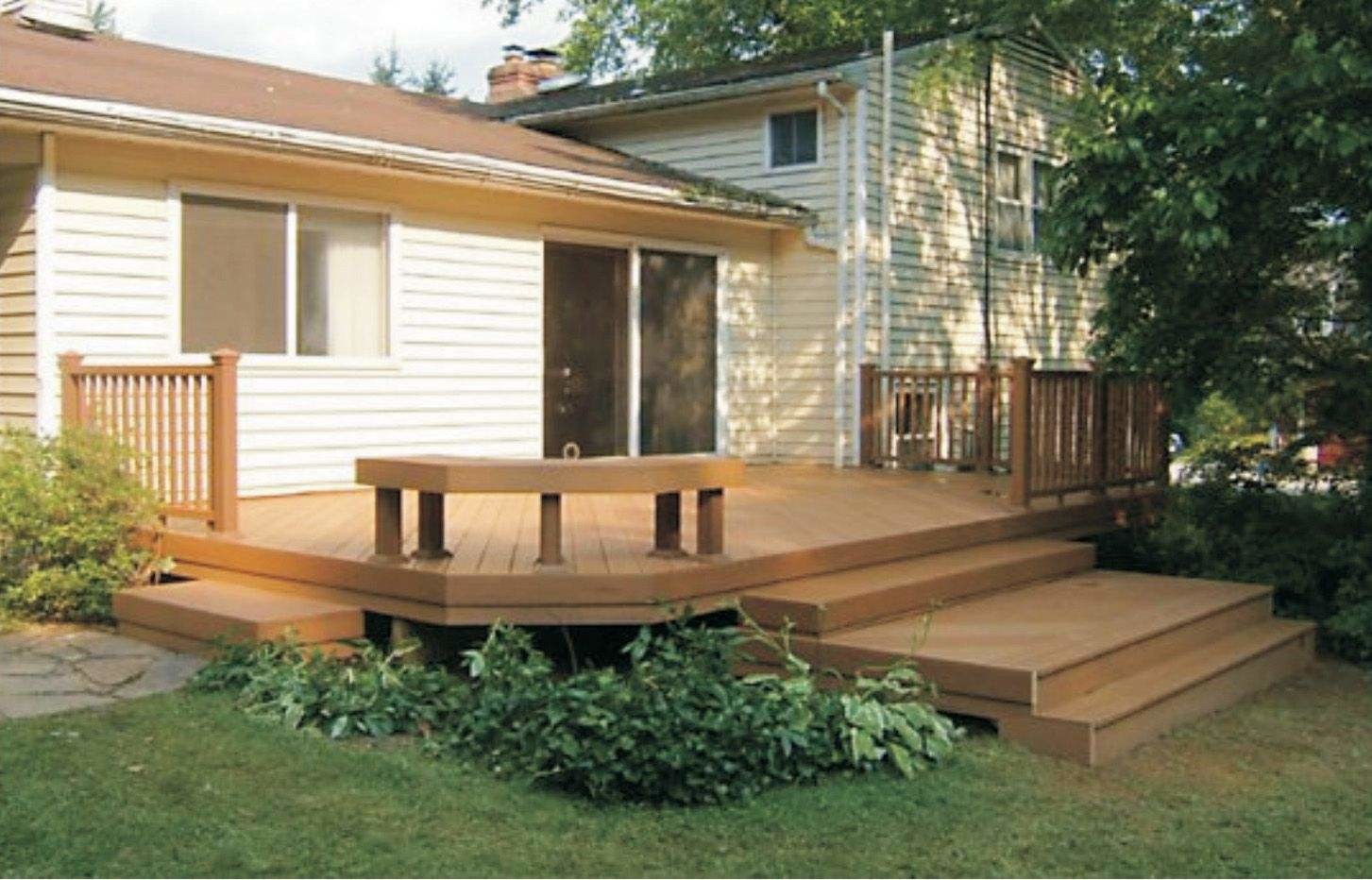

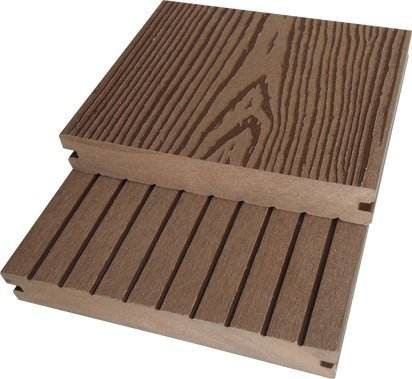

Además, la máquina puede producir los productos woodplastic del perfil del PE, de los PP o del PVC (la materia prima es: La harina de madera y añadir la cantidad del alto de la fibra de planta (hasta 50-75%), se utiliza principalmente para las bandejas, tablero de caja, suelo, materiales decorativos al aire libre, uso muy extenso.

Parámetro:

CONFIGURACIÓN DE SISTEMA DE LA CADENA DE PRODUCCIÓN:
1 sistema del sistema de la primavera feeder1 del extrusor del Doble-tornillo
La protuberancia muere por perfiles como demostración de la imagen arriba
1 sistema de la tabla de la calibración del vacío
1 sistema de la máquina del recorrido-apagado
1 sistema de la cortadora
1 sistema del apilador

Extrusor de tornillo del gemelo de A. SJZ65/132 Conical
Los tornillos se utilizan especialmente para de madera y plástico, el diámetro 65/132m m del tornillo
Poder del motor principal: 37Kw
Ratio de L/D: 22
Dirección rotatoria: Hacia fuera
El tornillo gira velocidad: 34.7rpm
Esfuerzo de torsión máximo del solo tornillo: 5000NM
Esfuerzo de torsión máximo total de tornillos: 10000NM
Calefacción del barril/sección de enfriamiento: 4/3
Poder de calefacción del barril: 24KW
Cámara y poder de enfriamiento del barril: refrigeración por aire 250w×3
Material del tornillo del barril: 38CrMoAlA

Proceso del calor: nitruración rigidity≥700HV, profundidad para el tronco 0.5-0.7m m, grado no más de 2 de la fragilidad de la nitruración
Método interactivo del tornillo del barril: Parte que suelda con autógena la aleación interactiva
Fuerza axial de cada tornillo de trabajo: 116KN
Saca la salida: 100-150kg/h (madera y plástico)

Tamaño total: 3150×820×2200m m
Peso: 4000kg

El tanque de la calibración de B. Vacuum
Bomba de agua (2pcs) 2.2kw
Longitud total: los 5M
Distancia longitudinal 1000m m del cambio
Poder longitudinal 0.75kw del motor del cambio
Distancia ±30mm del cambio horizontal
La altura se ajusta a mano
Tamaño total: 5000×1000×1000m m

C. Cutter
Cortar modo: Control eléctrico
Poder del motor: 2.2Kw
Diámetro de la sierra: 350m m
Consumo máximo del aire de cilindro de la abrazadera de tubo: 0.3L/T
Consumo máximo del aire de cilindro del movimiento de la cuchilla: 7.8L/T
Presión del cilindro: 0.5~0.7Mpa
Sistema de control: Control de proceso
Altura central: 1000±50m m

D. Stacker
Longitud material de recepción disponible: los 4m
Corte de torneado neumático del arreglo
